Категория: Усилители
Схема мощного усилителя

Устройство сочетает в себе функции мишерского пульта, предварительного усилителя и мощного УМЗЧ. Благодаря разветвленной блочной структуре предварительного усилителя можно получить два варианта исполнения - более простой вариант, позволяющий регулировать громкость в каждой из шести имеющихся стереоветвей, но регулировка АЧХ возможна только в комплексном сигнале, содержащем составляющие от шести источников. И более сложный вариант, позволяющий для каждой из шести стереофонических ветвей регулировать не только громкость, но и устанавливать индивидуально АЧХ. При этом АЧХ комплексного сигнала не регулируется.

Разница в том, что в первом случае в каждой ветви работает только свой линейный усилитель, а десятиполосный эквалайзер общий, один на все ветви. Во втором случае имеется еще шесть одинаковых десятиполосных эквалайзеров, по одному на каждую ветвь. Оба варианта состоят из набора из трех одинаковых типов плат, разница только в количестве этих плат.

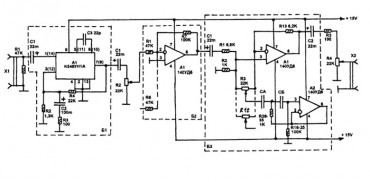

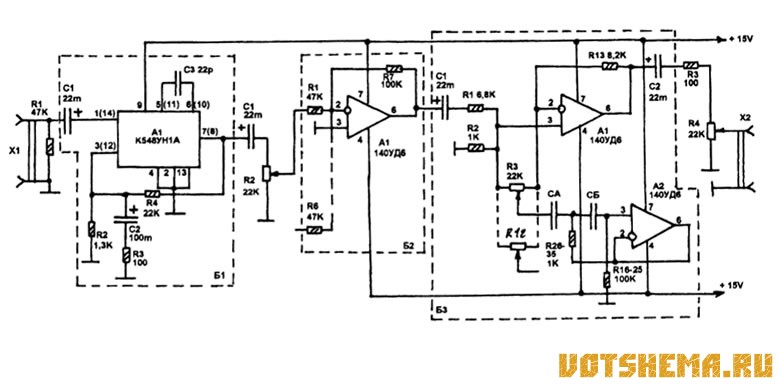

Принципиальная схема простого варианта показана на рисунке 1.
Линейный усилитель Б1 содержит шесть микросхем К548УН1А, каждая из которых представляет собой стереоусилитель своей ветви. На выходе каждого усилителя Б1 включены по два регулятора уровня (для каждого стереоканала по одному, всего 12 регуляторов) R2, сигналы от которых через резисторы R1-R6 (и R1-R6 для другого канала) поступают на сумматор Б2 на операционном усилителе А1 (все в схеме два сумматора - для каждого стереоканала
отдельный).

Сформированный комплексный сигнал, содержащий составляющие каждой из шести ветвей, по уровням, в пропорциях, установленных регуляторам уровней, поступает на десятиполосный активный эквалайзер Б3. Он состоит из операционного усилителя сигнала А1 и набора из десяти активных фильтров на ОУ А2 (в схеме десять ОУ А2). Частоты полос определяются конденсаторами СА и СБ, данные емкости по каждой полосе сведены в таблицу 1.

Общая громкость регулируется резисторами R4. В этом предусилителе имеются пять плат: одна плата предусилителей Б1, две платы сумматоров Б2 и две платы эквалайзера Б3.

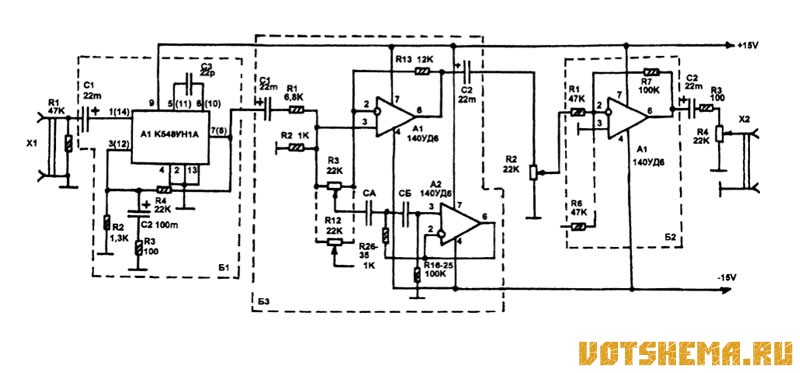

Принципиальная схема более сложного варианта показана на рисунке 2.
Как видно узлы Б3 и Б2 поменялись местами, и теперь уже после каждого линейного усилителя Б1 следует сначала свой индивидуальный эквалайзер Б3, а уже потом общий сумматор Б2.

Рис. 2
Схема мощного усилителя

В результате возможность индивидуальной установки АЧХ в каждой ветви обходится еще в десять плат-эквалайзеров. Таким образом получается пятнадцать плат: одна плата предусилителей Б1, двенадцать плат эквалайзеров Б3 и две платы сумматоров Б2. Усилитель мощности развивает номинальную выходную мощность на нагрузке 4 ом - 90 Вт. При этом диапазон рабочих частот при неравномерности не более 2 дб - 10 Гц, 20 кГц

Коэффициент нелинейных искажений не более 0,18%, относительный уровень шумов не более (-90 дб).

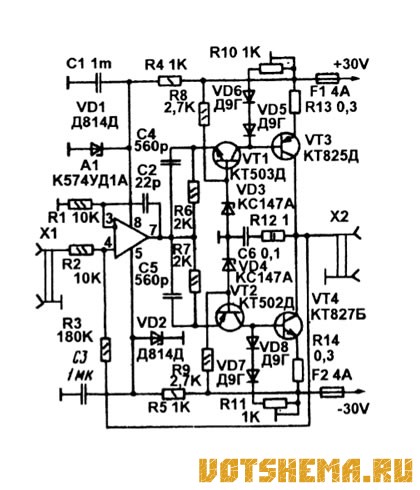

Принципиальная схема усилителя (одного стереоканала) показана на рисунке.
С целью увеличения выходной мощности предприняты меры по увеличению выходного напряжения операционного усилителя. Для этого транзисторы предоконечного каскада (VT1 и VT2) включены по схеме с общей базой. Такой каскад обладает малыми нелинейными искажениями и часто используется в схемах линейных усилителей в качестве буферного. Амплитуда напряжения на выходе такого УЗЧ может достигать нескольких сотен вольт и ограничена только максимальным напряжением между коллектором и эмиттером транзисторов выходного каскада.

Транзисторы выходного каскада VT3 и VT4 включены по схемам с общим эмиттером, в результате коллекторы транзисторов соединены вместе. такое включение обеспечивает усиление сигнала не только по току но и по напряжению. К тому же. это удобно с конструктивной точки зрения, поскольку дает возможность устанавливать их на один общий радиатор.

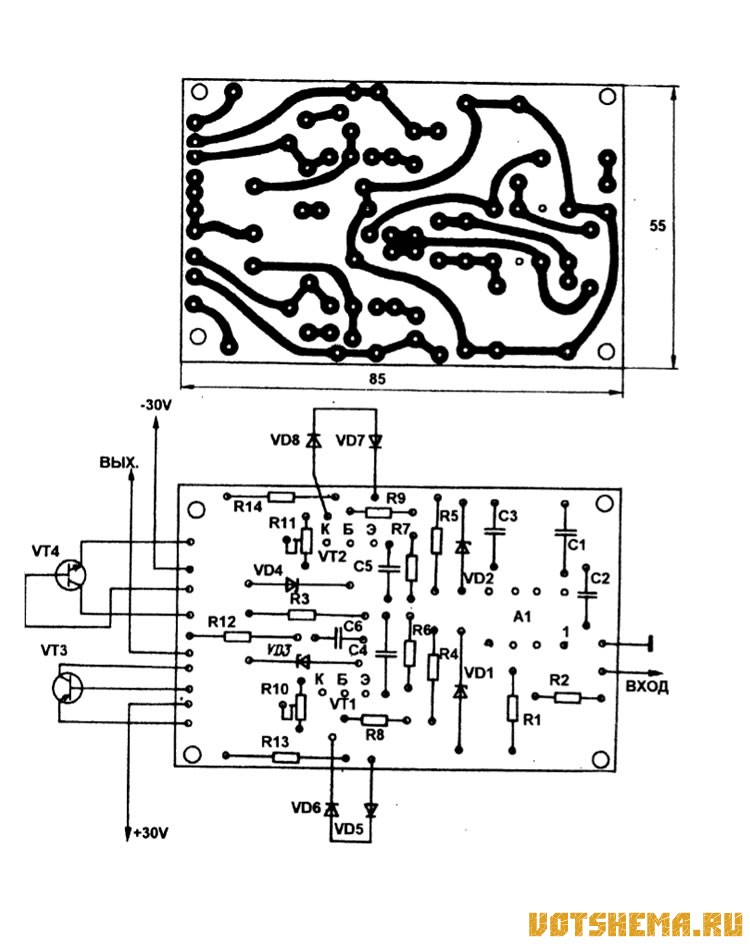

Плата усилителя мощности
Схема мощного усилителя

Детали усилителя смонтированы на двух печатных платах (по одной для каждого канала). Транзисторы выходного каскада должны быть установлены на радиатор с площадью поверхности не менее 1000 см2 (два радиатора, по одному для каждого канала установлены на боковых сторонах деревянного ящика всей конструкции, имеющего размеры 860x500x250 мм. при том они выполняют роль несущих элементов корпуса).

Настройка заключается в установке тока покоя выходных транзисторов на уровне 200мА. Для этого, перед включением питания R10 и R11 устанавливают в положение минимального сопротивления. Затем после включения питания и сопротивления постепенно увеличивают добиваясь нужно тока покоя.
Источник питания - не стабилизированный, на основе двух силовых трансформаторов ТС-220 или ТС-180 от чернобелых ламповых телевизоров, вторичные обмотки которых перематываются соответствующим образом.

Каждый трансформатор питает свой стереоканал усилителя мощности, и один из трансформаторов вырабатывает напряжение для питания предусилителя.

Источник должен обеспечить для выходного каскада двуполярное напряжение +-25...+-35В при токе до 4А и двуполярное напряжение для питания эквалайзера +/- 12...+/- 17В.

Схема мощного усилителя
