Схема приемного тракта СВ диапазона

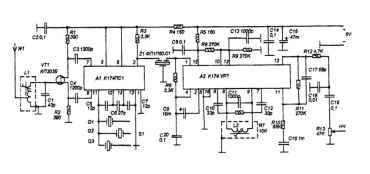

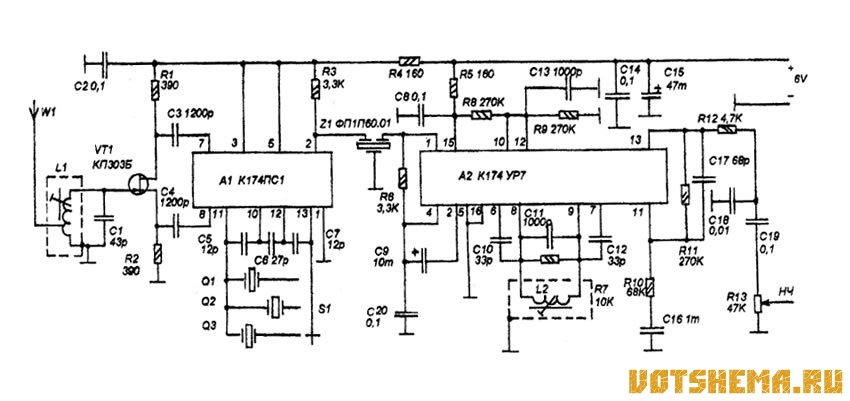

Описано множество схем различных приемных трактов на диапазон 27 MГц, но этот отличается тем, что обладает достаточно высокой экономичностью, использует относительно доступные микросхемы и предельно прост в настройке, по скольку содержит всего два контура. Принципиальная схема показана на рисунке 1. Входной сигнал от антенны W1 поступает на однозвенный входной контур на L1C1.


Преобразователь частоты сделан на специализированной микросхеме К174ПС1, ее смеситель имеет симметричный низкоомный вход, и для согласования входного контура с ним служит промежуточный каскад УРЧ на полевом транзисторе VT1, который обеспечивает полное включение входного контура и следовательно большую чувствительность по сравнению с схемой с катушкой связи, и в тоже время обеспечивает симметрирование сигнала.

Технические характеристики:

1. Чувствительность при отношении сигнал/шум 10 дб не хуже — 1мкв.
2. Селективность по соседнему каналу при расстройке на 10 кГц не менее — 30 дб.
3. Потребляемый ток не более — 3.5мА.


Достоинство микросхемы К174ПС1 в том, что при работе в приемниках с фиксированной частотой гетеродина в гетеродине достаточно использовать только кварцевый резонатор без каких либо дополнительных контуров или катушек индуктивности.

Переключение каналов получается тоже очень простым - при помощи галетного переключателя S1 на керамической основе переключаются резонаторы Q1-Q3 (для трехканального приемника). Нагружен преобразователь на постоянное сопротивление R3. Это несколько снижает чувствительность по сравнению со схемой с контуром ПЧ на выходе, но существенно упрощает настройку тракта.

Вся селекция по соседнему каналу ложится на пьезокерамический фильтр Z1 на 465 кГц. Он выделяет сигнал ПЧ из комплекса частот, имеющихся на резисторе R3.

Тракт промежуточной частоты: усилитель-ограничитель ПЧ, частотный детектор и предварительный УЗЧ содержатся а микросхеме А2 - К174УР7. Её главное достоинство в низком токе потребления и достаточно большом коэффициенте усиления. Контур L2C11 работает в фазосдвигающей цепи частотного детектора. Резистор R13 служит для регулировки громкости. На выходе можно включить любой, соответствующий радиостанции, низкочастотный усилитель с динамиком или телефонами на выходе.

Для намотки катушки L1 используется каркас от колебательного контура узла цветности телевизора УС ЦТ (декодера). Он сделан из пластмассы, имеет диаметр 5 мм и подстроечник 2.8x12 мм из феррита марки 400НН (желательнее заменить подстроечник на 100НН). Всего 9 витков с отводом от 3-го, провод ПЭВ 0,23. Катушка закрывается алюминиевым этаном (тем, что был в блоке цветности).

Контур L2C11 используется готовый, от ПЧ тракта радиовещательного приемника с ПЧ 465 кГц, например от "Селга-404". В любом случае, С11 должен быть такой емкости как в приемнике. Если использовать каркас контура ПЧ от "Селга-404" или "Сокол" без намотки, то нужно намотать 76 витков провода ПЭВ-0,12. Экранировка обязательна.

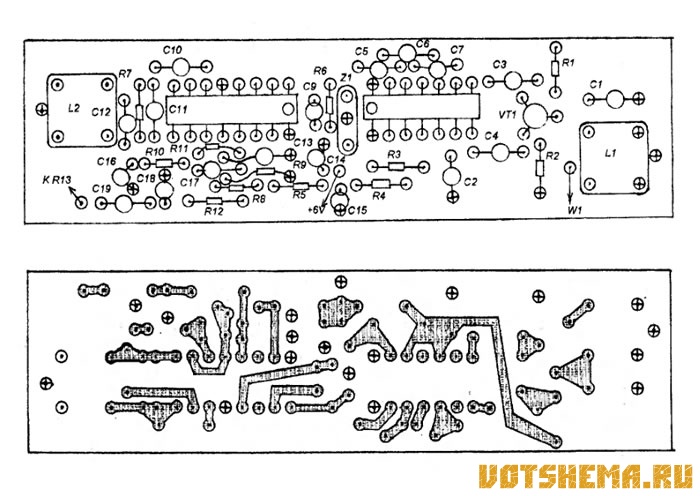

Смонтирован тракт на одной печатной плате (рисунок 2) из двухстороннего стеклотекстолита. Фольга со стороны деталей является общим проводом протравливается только вокруг отверстий, не помеченных крестиком, в местах помеченных крестиком пайка со стороны деталей к общему проводу, в не помеченных - контакта с общим проводом нет.

Схема приемного тракта СВ диапазона

При подборе кварцевых резонаторов нужно учитывать, что их резонансные частоты должны отличаться на 465 кГц от частот соответствующих резонаторов передатчика.

Настройку можно выполнить при помощи ГКЧ подав частотно-модулированный сигнал частотой 465 кГц сначала на вход УПЧ (вывод 1 А2) а затем с частотой канала на антенный вход, но можно обойтись и без ГКЧ если имеется ЧМ передатчик на частоту хотя-бы одного канала.

Для этого нужно сначала убедиться в работоспособности гетеродина при помощи высокоомного ВЧ вольтметра или осциллографа с ВЧ щупом, а затем заменить входной контур L1C1 на резистор на 100 кОм и подключить антенну (кусок провода) непосредственно к затвору VT1.

Теперь принимая сигнал можно сначала настроить контур L2C11 (по минимуму искажений), а затем восстановить и настроить входной.
