Стереоусилитель на микросхеме TDA2005

Микросхема TDA2005 относится к разряду недорогих и широкодоступных, на сегодняшний день, интегральных УМЗЧ. Относительно небольшое число навесных элементов, в сочетании с вполне хорошими электрическими характеристиками, наличие защиты выхода от перегрузки, термозащита, а так же, возможность установки коэффициента передачи в широких пределах (подбором сопротивлений резисторов в цепи ООС).

Все это позволяет на базе TDA2005 строить самые разнообразные усилители, стереофонические, мостовые, многополосные и т.д.

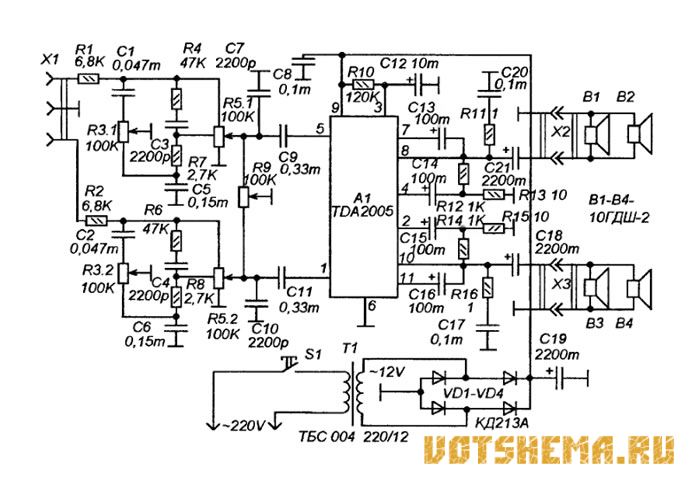

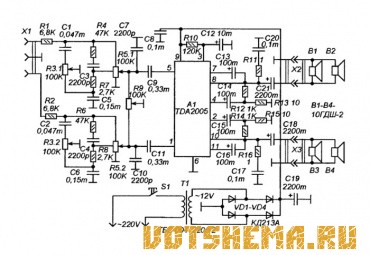

На рисунке 1 приводится схема простого полного стереофонического усилителя, обладающего следующими параметрами:

1. Выходная мощность при КНИ = 10%. на нагрузке 2 Оm..............2 х 10W.
2. Выходная мощность при КНИ = 0.3%, на нагрузке 2 Оm..............2 х 6 W.
3. Уровень входного сигнала, для получения выходной мощности 1 W.......90 mV.
4. Коэффициент усиления с учетом потерь в регуляторе тембра.........36 дб.
5. Возможность увеличения коэффициента усиления до..........50 дб.


Усилитель предназначен для работы в составе самодельного музыкального центра, его можно использовать для озвучивания сигналов от аудиоплеера, компактного проигрывателя CD, или от компьютерного привода CD-ROM.

Входной стереосигнал поступает на разъем Х1. На переменных резисторах R3, R5, R9 сделан пассивный блок регулировок. Сдвоенным резистором R3 осуществляется регулировка тембра по ВЧ одновременно в обеих каналах. Сдвоенный резистор R5 служит для регулировки громкости. Резистор R5 используется с отводами от «подковки», которые служат для тонкомпенсации. улучшающей звучание при работе на малой громкости. Одинарный переменный резистор R9 служит регулятором стереобаланса.

Усилители, входящие в состав TDA2005 представляют собой мощные операционные усилители с однополярным питанием, прямые входы, - выводы 5 и 1, инверсные, соответственно, - выводы 4 и 2.
Изменяя сопротивления резисторов R13 и R15 (или R12 и R14) можно изменять в широких пределах коэффициент передачи усилительных каналов. Для сопротивлений R13 и R15 зависимость обратная, а для R12 и R14 -прямая.

Цепь R10-C12 служит для плавного включения усилителей, во избежание броска тока в акустических системах.
Конденсаторы С13 и С16 создают вольтодобавку к выходному каскаду, повышая выходную мощность без повышения напряжения питания. Усилитель может работать и без них, в этом случае С13 и С16 удаляют, а выводы 7 и 11 соединяют с положительной шиной питания (с выводом 9).
