Радиовещательный приемник на микросхеме

Микросхемы фирмы «Motorola», предназначенные для работы в связной радиоприемной технике обладают более высокими параметрами, чем микросхемы «радиовещательного направления», типа TDA7010 или К174ХА34, а так же и другие, используемые в многочисленных портативных приемниках или магнитолах.

Наглядный пример, - МС3362. Но связные микросхемы представляют собой приемный тракт с узкополосной частотной модуляцией, с девиацией частоты 1-3 кГц не более, в то время. как радиовещательные сигналы УКВ-ЧМ диапазонов и телевидения передаются с девиацией 50 кГц. Казалось-бы, одно только это делает невозможным построение радиовещательного приемника на ИМС типа МС3362.

Но это только на первый взгляд. Достаточно вспомнить схемы некоторых самодельных и даже промышленных СВ-радиостанций, появлявшиеся десяток лет назад. Во многих из них узкополосной тракт ПЧ строился на радиовещательных микросхемах типа К174УРЗ или К174УР1, К174УР7.

Причем схема тракта была почти типовой, - разница только в значительно более низкой ПЧ, - 465 кГц вместо типовых 10,7 МГц. То есть, соотношение частоты де-модулируемого сигнала и максимальной девиации сохранялось. Смотрите сами, - 3 кГц девиации на 465 кГц частоты сигнала это практически то же самое, что девиация 69 кГц на частоте сигнала 10,7 МГц (3/465 * 69/10700).

Таким образом, расширить полосу детектора и сделать возможным неискаженное детектирование радиовещательных сигналов можно простым повышением промежуточной частоты, поступающей на частотный детектор.

Микросхема МС3362 представляет собой приемный узкополосной тракт с двумя преобразованиями частоты. Первый преобразователь дает промежуточную частоту 10,7 МГц, а второй - 465 кГц (или 455 кГц). Если мы хотим принимать радиовещательные сигналы мы можем просто подать сигнал первой ПЧ 10,7 МГц на вход усилителя ПЧ через пьезокерамический фильтр на 10,7 МГц, и в фазосдвигающей цепи частотного детектора контур на 465 кГц (или 455 кГц) заменить контуром на частоту 10,7 МГц.

Таким образом, тракт становится супергетеродином с однократным преобразованием частоты, а второй преобразователь частоты отключается. Если же мы снова пожелаем принимать узкополосные связные сигналы, то просто включаем второй преобразователь между первым и усилителем ПЧ и меняем в детекторе контур на частоту 10,7 МГц контуром на частоту 465 кГц (или 455 кГц).

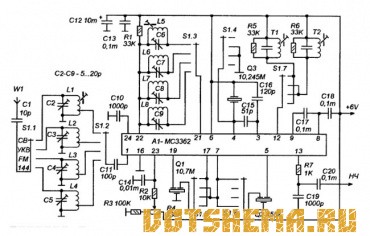

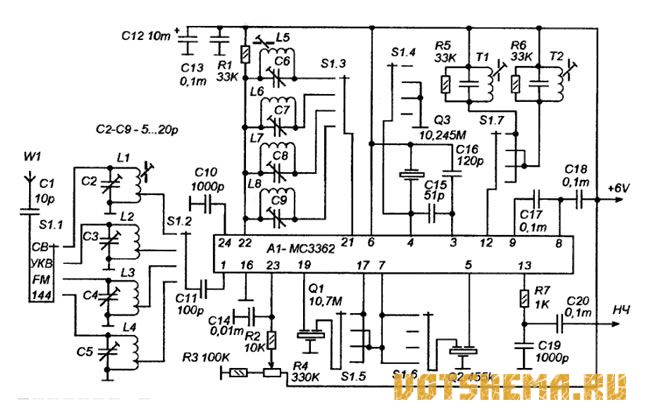

Так, относительно простым способом, мы сможем сделать универсальный УКВ-радиоприемник, который может принимать как сигналы радиосвязи (27 МГц или 144 МГц), так и радиовещательные сигналы диапазонов 64-73 МГц и 88-108 МГц. Данная теория была проверена на макете универсального УКВ приемника, схема которого показана на рисунке.

Приемник рассчитан на четыре диапазона, - СВ, УКВ, FM и 144 МГц. Диапазоны переключаются переключателем S1 на семь направлений и четыре положения. Перекрытие по диапазонам с большим запасам по краям.
