Схема приемника 27 МГц

Наиболее просто сделать приемник фиксированного AM сигнала в диапазоне 27 МГц можно, если за основу взять готовый карманный радиоприемник с радиотрактом на микросхеме К174ХА2. Один из таких приемников - "Невский 402". Переделке подвергается высокочастотный участок схемы. Первоначально он имеет вид, показанный на рисунке 1 (фрагмент схемы, прилагаемой к инструкции заводом изготовителем).

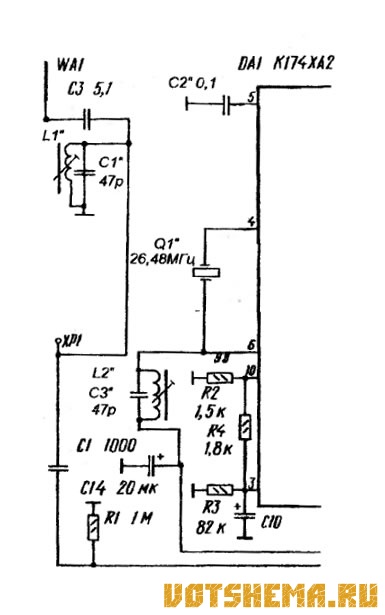

Затем удаляем все что касается СВ диапазона, переменный конденсатор, вариометр, магнитную антенну, контурные катушки, и так далее, включая элементы настройки KB диапазона, переключатель диапазонов, и на освободившихся печатных дорожках монтируем элементы, отмеченные штрихами (например L1") . Результат - показан на рисунке 2.

Рисунок 2
Схема приемника 27 МГц

Суть переделки ясна из схемы, упрощается входной контур (подстроечные конденсаторы не нужны, поскольку сопряжение в разных участках диапазона не требуется), сложный перестраиваемый гетеродинный контур заменяется кварцевым резонатором и опорным контуром на L2. В результате точного сопряжения настроек входного и гетеродинного контуров на одной точке диапазона (частота принимаемого канала) чувствительность в этой точке значительно увеличивается.

Новые катушки L1" и L2" намотаны на каркасах от старых катушек KB диапазона, они одинаковые и имеют по 8 витков провода ПЭВ 0,2.

Настройка выполняется традиционным способом, подстройкой L2" добиваются устойчивой работы гетеродина, а подстройкой L1" - максимальной чувствительности (точная настройка входного контура).

С частотой резонатора, показанной на схеме, приемник работает на канале 26945 кГц, предназначенном для охранных сигнализаций.

Приемник испытывался совместно с радиомикрофоном с амплитудной модуляций и совместно с системой радиоуправления с частотным разделением каналов, во втором случае низкочастотный сигнал на систему простейших контурных дешифраторов подавался непосредственно с телефонного гнезда

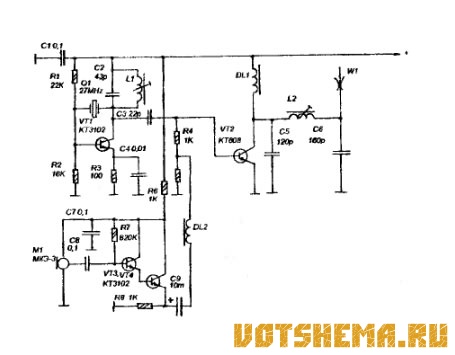

Возможно преобразовать приемник в малогабаритную радиостанцию, дополнив его простым AM передатчиком и переключателем режимов "прием-передача" (достаточно переключать антенну и питание). Схема такого передатчика показана на рисунке 3.

Схема приемника 27 МГц

Катушка L1 намотана на таком каркасе как контурные катушки ВЧ KB диапазона приемника, содержит 8 витков ПЭВ 0,2, L2 имеет такой-же каркас, но содержит 12 витков того же провода. Дроссель DL1 - намотан на резисторе МЛТ 0,5 100 ком, содержит 60 витков ПЭВ 0,12. Дроссель DL2 - на ферритовом кольце К7Х4Х3 - 120 витков ПЭВ 0,12.
