Схема стереоприставки к видеоплееру

Не секрет, что видеомагнитофон или видеоплеер постепенно начинает занимать в жизни меломанов то место, которое по праву принадлежит аудиотехнике. Практически все современные рок-группы и исполнители выпускают видеоклипы, часто по своему качеству и зрелищности превосходящие музыкальное содержание. Неприятность только в том, что большинство относительно недорогих видеоплееров и видеомагнитофонов при высоком качестве видео воспроизведения имеет посредственные монофонические тракты, да и в большинстве кассет звук записан в моно-режиме, не говоря уже о качестве акустики популярных телевизоров.

Существенно улучшить качество звукового восприятия можно подключив к аудиовыходу видеомагнитофона хороший усилитель с колонками Однако объемности звуковой картине это не придаст.

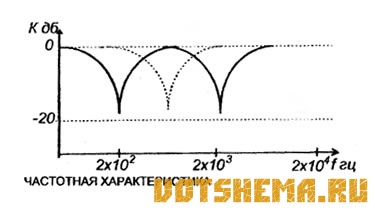

Выйти из положения можно, если в стереоусилитель установить простое псевдостереофоническое устройство, схема которого показана ниже. В его основе лежит фильтр из двух Т-мостов, вносящих в частотную характеристику правого канала (OUT1) затухания на частотах 200 и 2000 Гц. В левый канал (OUT 2) поступает разность между полным сигналом и сигналом правого канала.

Схема стереоприставки к видеоплееру

В результате суммарный коэффициент передачи по обоим каналам остается неизменным, но звучание приобретает объемность, и звуковое восприятие существенно улучшается.

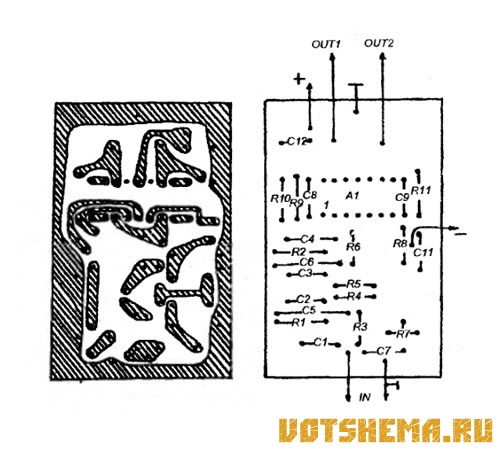

Плату приставки можно установить в корпусе стереоусилителя, на входе, и подключают к переключателю "моностерео" так, чтобы при включении монорежиме сигнал проходит через приставку.

Схема стереоприставки к видеоплееру

Настройка заключается в балансировке каналов на слух резистором R7.
