Схема предусилителя-эквалайзера
Категория: Аудио, Усилители
Схема предусилителя-эквалайзера

Предусилитель является частью любительского аудиоцентра. Выполняет следующие функции -усиление и нормирование входного сигнала от минимального уровня 60 мВ до 0,8В, и частотная коррекция при помощи одиннадцатиполосного эквалайзера. Частотный диапазон 18-21000 Гц по уровню -3дб (при средних положениях регуляторов).


Регулировки производятся на следующих частотах: 30 Гц, 56 Гц, 104 Гц, 194 Гц, 360 Гц, 671 Гц, 1249 Гц, 2325 Гц, 4328 Гц, 8057 Гц, 15000 Гц. Такое разнообразие частотных полос обуславливается необходимостью компенсации частотных искажений и паразитных резонансных явлений, вносимых реальным помещением, в котором происходит прослушивание. Диапазон регулировки каждой полосы составляет 24 дб (+12...-12 дб).

Усилитель (рисунок 1) состоит из предварительного усилителя на ОУ А1.1 (для второго канала А1.2), набора из одиннадцати активных фильтров на ОУ А3.1п (где n = 1...11), включенных параллельно между точками "А" и "В", и выходного сумматора на ОУ А2.1.

Отношение резонансных частот выбрано 1,86, благодаря чему суммарная ФЧХ усилителя остается линейной, хотя сдвиг фазы каждого из фильтров изменяется по мере увеличения частоты от -90° до +90°. Происходит это потому, что фазовое запаздывание одного фильтра компенсируется фазовым опережением следующего.

Как видно из принципиальной схемы, сигналы с выходов всех одиннадцати фильтров поступают на вход сумматора на А2.1.

Коэффициент передачи участка с выхода ОУ А1.1 до разъема ХР5 равен единице (при средних положениях регуляторов R7). Все основное усиление происходит в нормирующем усилителе на ОУ А1. R1 служит для регулировки громкости (R1.1 и R1.2 в разных каналах раздельно). Резисторы R8... R11 служат для нормирования уровней входных сигналов, поступающих с разъемов ХР1...ХР4.

Питается предусилитель от трансформаторного двухполярного источника питания на силовом трансформаторе Т1, однополупериодных выпрямителях на VD2 и VD3 и параметрических стабилизаторах на VT1 и VTZ

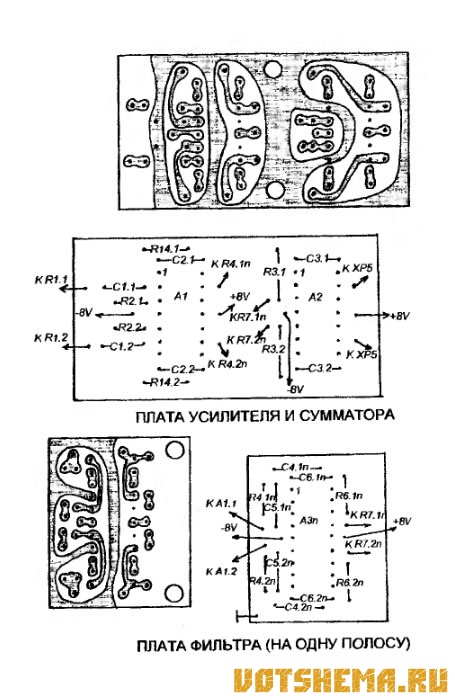

Конструктивно усилитель смонтирован на двенадцати печатных платах - одна плата усиления и одиннадацать плат фильтров. Причем платы фильтров расположены в непосредственной близости с резисторами R7 и крепятся к ним при помощи металлических кронштейнов. Такая конструкция, хотя и несколько усложняет монтаж, но позволяет свести к минимуму все возможные наводки в проводах, соединяющих фильтры с регуляторами.

Схема предусилителя-эквалайзера

Корпус имеет размеры 320/55/320мм. Боковые стенки и задняя сделаны из древесно-стружечных плит с полировкой и покрытием под орех. Верхняя и нижняя крышки, и передняя панель сделаны из листового дюралюминия, окрашенного в черный цвет. В передней панели профрезерованы отверстия под все регуляторы и выключатель питания.

Трансформатор питания использован готовый, на 12 Вт, выдающий на вторичной обмотке 13В. Фильтры отличаются друг от друга только номиналами конденсаторов С4.1п (С4.2п ) и С5.1п (С5.2п). Для частоты 30 Гц их емкости по 0,18 мкф, для 56 Гц - по 0,1 мкф, для 104 Гц - по 0,047 мкф, для 194 Гц - по 0,027 мкф, для 360 Гц - по 0,015 мкф, для 671 Гц - по 7500 пф, для 1249 Гц - по 3900 пф, для 2325 Гц - по 2200 пф, для 4328 Гц - по 1200 пф, для 8057 Гц - по 560 пф, для 15000 Гц - по 330пф.

Некоторые конденсаторы составлены из нескольких(для нужной емкости) Настройка сводится к установке нужного усиления А1 путем подбора номинала R14.1 (R14.2).
