Портативная радиостанция 27 МГц

Радиостанция предназначена для работы в портативном режиме, при питании от собственной гальванической батареи (две батареи типа "3336Л", плоские по 4,5 В каждая), а также от внешнего источника напряжением 9 В. Радиостанция предназначена для связи с аналогичным устройством в пределах, дальности 1-2 км на открытой местности, и в пределах 500 метров в городских условиях.

Используя передатчик повышенной мощности можно сделать вариант радиостанции с дальностью связи до 3-5 км в городе и до 20 км на открытой местности.

Радиостанция пятиканальная, но число каналов можно увеличить, применив дополнительные кварцевые резонаторы. Радиостанция построена по простой схеме без синтезатора частоты, в которой число каналов определяется числом парных кварцевых резонаторов.

Принцип работы радиостанции

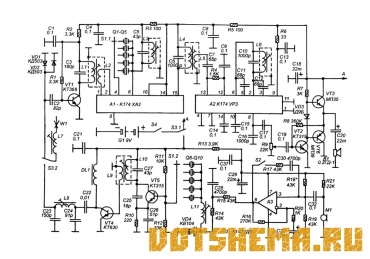

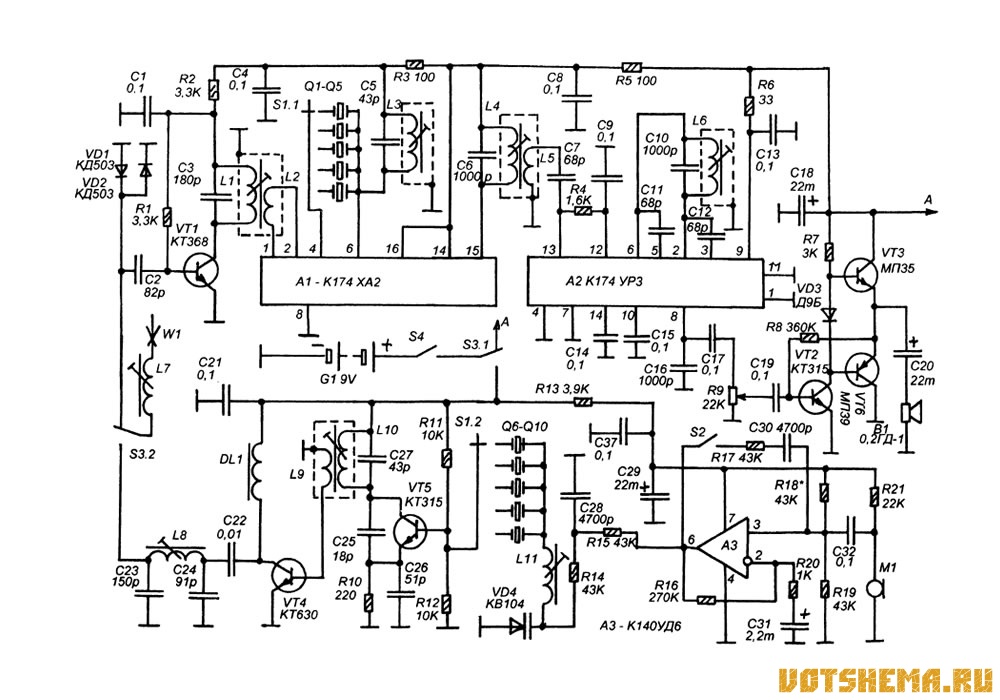

Радиостанция построена по сквозной схеме, это значит, что приемный и передающий тракты имеют общими только антенну и источник питания, все остальные каскады раздельные. Таксе построение схемы несмотря на увеличение количества деталей принято в большинстве радиолюбительских и промышленных конструкциях радиостанций на диапазон 27 МГц.

Тракты приема и передачи раздельные не только схемотехнически, но и смонтированы на разных платах, практически, при наличии антенн и источников питания тракты могут эксплуатироваться раздельно. Такая компоновка упрощает настройку радиостанции в целом, и дает возможность вносить в неё усовершенствования заменяя, например, передатчик на более мощный или приемник на более чувствительный. Можно даже сделать блочную конструкцию на разъемах.

Переключение режимов прием-передача производится двухнаправленным переключателем S3. Его секция S3.1 переключает источник питания, а секция S3.2 — антенну. В качестве этого переключателя используется сдвоенная приборная кнопка без фиксации, так, что при нажатии на нее включается передатчик, а при отпускании — приемник.

Можно вместо приборной кнопки использовать тумблер с нейтральным положением, тогда не нужен будет выключатель S4. В нейтральном положении — рация выключена, в одном крайнем — прием, в другом крайнем — передача. В этом случае режим передачи желательно индицировать сигнальной лампой или светодиодом. На схеме S3 показан в положении "прием".

При приеме сигнал от антенны поступает на вход предварительного УРЧ на транзисторе VT1. Диоды VD1 и VD2 ограничивают входной сигнал и исключают выход из строя транзистора от статических разрядов, или если, например, из-за неисправности переключателя S3.2 передатчик при переходе на прием не выключился.

В коллекторной цепи VT1 включен контур L1C3, настроенный на середину принимаемого диапазона (среднюю частоту между самым низкочастотным каналом из имеющихся и самым высокочастотным).

Преобразователь частоты построен на части микросхемы А1 — К174ХА2. Данная микросхема отличается тем, что имеет достаточно качественный преобразователь частоты, способный работать на частотах до 200 МГц, при том УПЧ микросхемы относительно низкочастотный. Конечно можно было бы использовать и УПЧ этой микросхемы, но он не имеет частотного детектора на выходе и его пришлось бы собирать на отдельной микросхемы или на диодах и связанных контурах.

Куда проще собрать УПЧ вместе с частотным детектором на специализированной микросхеме К174УР3 (А2), а из состава микросхемы К174ХА2 (А1) использовать только преобразователь с гетеродином. Но в схеме остается скрытая возможность увеличения чувствительности приемного тракта — можно включить не используемый УПЧ микросхемы А1 как предварительный УПЧ, а на А2 подавать сигнал с его выхода.

Вход преобразователя А1 симметричный и низкоомный, поэтому для его согласования с контуром L1C3 служит катушка связи L2.

Частота гетеродина определяется частотой резонанса кварцевого резонатора (Q1-Q5), который в данный момент включен между выводами 4 и 6 А1 при помощи переключателя S1.1. Контур L3C5 настроен на среднюю частоту гетеродина.

Сигнал промежуточной частоты выделяется в контуре L4 С6, настроенным на промежуточную частоту (465 кГц), и через катушку связи L5 поступает на вход УПЧ и частотного детектора на микросхеме А2. Контур L6 СЮ работает в фазосдвигающей цепи частотного детектора. Низкочастотный сигнал снимается с вывода 8 и через регулятор громкости R9 поступает на вход транзисторного усилителя мощности ЗЧ на VT2, VT3 и VT6. На его выходе включен малогабаритный динамик В1 от транзисторного приемника.
