Радиостанция предназначена для работы в портативном режиме, при питании от собственной гальванической батареи (две батареи типа "3336Л", плоские по 4,5 В каждая), а также от внешнего источника напряжением 9 В. Радиостанция предназначена для связи с аналогичным устройством в пределах, дальности 1-2 км на открытой местности, и в пределах 500 метров в городских условиях.
В тоже время слабенький передатчик (рисунок 1) можно без проблем собрать на печатной плате. Для намотки катушек приемного тракта используются каркасы с экранами и подстроечными сердечниками от модуля СМРК телевизоров 3-УСЦТ. Катушка L1 содержит 6,5 витков ПЭВ 0,31, катушка L2 намотана в верхней секции этого каркаса, она содержит два витка того же провода. Катушка L3 имеет такую же конструкцию как L1, но она содержит 9 витков ПЭВ 0,31. Катушки L4-L6 наматываются проводом ПЭВ 0,12. L4 и L6 имеют одинаковое количество витков — по 80, a L5 содержит 8 витков, уложенных равномерно по поверхности L4.
Для намотки катушек маломощного передатчика используются такие же каркасы как для приемного тракта, но без экранов. L8 содержит 6 витков провода ПЭВ 0,31, катушка L10 содержит 9 витков ПЭВ 0,31, катушка L9 намотана в верхней секции каркаса на НО, она содержит 4-5 витков того же провода. Катушка L11 содержит 16 витков ПЭВ 0,31. Катушка L7 содержит 16 витков ПЭВ 0,31. Дроссель DL1 намотан на резисторе МЛТ-0,5 сопротивлением более 50 кОм, содержит 100 витков ПЭВ 0,12.
Антенна телескопическая от переносной магнитолы (в полностью выдвинутом виде длина 75 см).
Для намотки катушек мощного передатчика (рисунок 2) каркасы не требуются (кроме L11, которая такая же как L11 на рис. 1). L8 имеет внутренний диаметр 13 мм, она содержит 12 витков провода ПЭВ 0,61. Катушка L9 содержит 20 витков такого же провода и имеет такой же диаметр. Катушка L12 намотана на поверхность L9, она содержит 2-4 витка монтажного провода (число витков подбирается при отладке). L13 — дроссель ДМ-06 на 5 мкГн, L10 — ДМ-01 на 5 мкГн, DL1 — ДМ-01 на 20 мкГн.
Монтаж приемного тракта выполнен на печатной плате приемного тракта некоторые изменения вводятся в монтажную схему в соответствии с принципиальной схемой (рис.1).

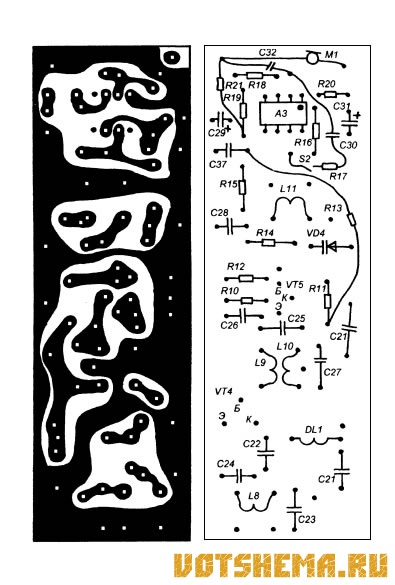

Печатная плата портативного передатчика (Рис.4)
Монтаж портативного передатчика выполнен на печатной плате, разводка которой и монтажная схема показаны на рисунке 4.
Для переключения каналов используется галетный переключатель с керамическими платами, у него 11 направлении, по этому число каналов может быть до 11-ти. Если есть желание и возможность повысить селективность приемного тракта по соседнему каналу, можно путем введения в такт ПЧ пьезокерамического фильтра на 465 кГц от портативного приемника.
Кварцевые резонаторы выбираются таким образом, чтобы резонатор передатчика был на частоту одного из каналов диапазона 27 МГц, а резонатор приемника отличался от него по частоте на 465 кГц, при том желательно чтобы все резонаторы приемника отличались резонаторов передатчика в одну сторону (либо все больше на 465 кГц, либо все меньше). Желательно выбрать резонаторы на близкие каналы чтобы не делать полосу радиостанции слишком широкой, иначе будет сложно настроить гетеродин и передатчик (так чтобы устойчивая генерация была на всех каналах).
