Таймер

Известная беда пляжного сезона, - заснул и обгорел до больницы. Назначение пляжного таймера в том. чтобы периодически, через каждые 15-20 минут информировать отдыхающего об опасности солнечного ожога, подавая громкий звуковой сигнал, способный разбудить вас даже на фоне звука морской волны. Ну. а когда вы проснулись, уже вам самим решать жарится дальше или нет (как говорится, - мое дело предупредить...). На основе применяемой микросхемы К561 можно сделать простой двоичный таймер с выбором времени выдержки.

Всего две широкодоступные микросхемы, - четыре элемента К561ЛЕ5 и счетчик К561ИЕ16.

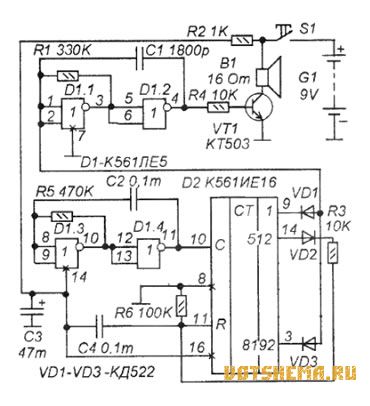

На элементах D1.1 и D1.2 сделан генератор тонального сигнала, от частоты которого зависит тональность звучания динамика В1. Этот мультивибратор можно блокировать, шунтируя нулевым уровнем входы элемента D1.1. В этом случае на выходе мультивибратора устанавливается логический нуль и транзистор VT1 закрывается. Ток потребления в этом случае минимален.


Собственно таймер состоит из задающего генератора на элементах D1.3 и D1.4 и многоразрядного двоичного счетчика D2. Мультивибратор не блокируется, он всегда генерирует импульсы частотой около 9 Гц. Эти импульсы поступают на счетный вход счетчика D2.

Спустя 15-20 минут на его самом старшем выходе устанавливается логическая единица. Диод VD3 закрывается и теперь, в течение примерно одной минуты, работа мультивибратора D1.1-D1.2 зависит только от состояния самого младшего выхода счетчика (вывод 9). В результате тональный мультивибратор начинает вырабатывать пачки импульсов длительностью около 0.25 секунды. Это приводит к звучанию из динамика прерывистого и громкого звукового сигнала.

Сигнал звучит до тех пор. пока не появится логическая единица на выводе 14 02. После этого открывается диод VD2 и через него и резистор R3 начинается разрядка конденсатора С4. которая происходит очень быстро. В процессе этой разрядки напряжение на резисторе R6 увеличивается, и когда оно достигает уровня логической единицы, происходит обнуление счетчика.

Счетчик возвращается в исходное положение и звучание сигнализатора прекращается. Таким образом, предупредительный сигнал звучит около одной минуты. В дальнейшем работа схемы повторяется и еще через такой же промежуток времени раздается звуковой сигнал. Для того чтобы прекратить периодическую подачу звуковых сигналов нужно просто выключить питание таймера выключателем S1.

В качестве D1 можно использовать практически любую КМОП микросхему, в которой есть не менее 4-х инверторов (К5612ЛЕ5, К561ЛА7, К561ЛН2. К1561ЛЕ5. К1561ЛА7, К1561ЛН2. К176ЛЕ5, К176ЛА7 и др.). Счетчик К561ИЕ16 можно заменить аналогом серии КА561, ЭКР561 К1561.

Динамик В1 взят от импортного карманного радиоприемника, в качестве него подойдет любой малогабаритный динамик сопротивлением не менее 4 Оm.

Источник питания, при использовании данных на схеме микросхем, может быть от 3 до 15V. В данном случае, источник 9V, потому что используется малогабаритная импортная батарейка типа нашей «Кроны», как наиболее легкая и дающая наиболее громкое звучание. Но таймер неплохо работает и от 3-вольтового источника из двух элементов «АА».

Роль корпуса выполняет обычная мыльница. При помощи клея «Момент-1М» в ней установлена картонная перегородка, отгораживающая батарею от остальной схемы. Монтаж, - «объемно-клеевой», то есть, микросхемы приклеены «спинами» к дну мыльницы, а весь монтаж сделан выводами деталей и перемычками на их выводах.

Динамик привинчен к крышке мыльницы. Для исключения попадания внутрь конструкции воды, в крышке нет отверстий перед динамиком (и так хорошо слышно).
