Схема стереоприемника на FM-диапазон

Приемник построен на основе современной элементной базы и минимальными средствами позволяет получить высокие технические характеристики.
Сам приемный тракт выполнен на микросхеме КС1066ХА1, которая является полным аналогом микросхемы К174ХА42А. Эта микросхема однокристальный УКВ ЧМ радиотракт, построенный по схеме с низкой ПЧ (60-70 кГц), сопоставимой с шириной полосы радиостанции. В результате отпала необходимость в применении входного контура, а также контуров в тракте ПЧ, поскольку роль ФСС в данном случае выполняют активные RC-фильтры, выполненные на основе операционных усилителей, и входящие в состав микросхемы.


Технические характеристики:

1. Реальная чувствительность..................... 6 мкВ.
2. Диапазон звуковых частот................ 70-10000 Гц.
3. Разделение стереоканалов...........................40 дб.
4. Диапазон регулировки тембра...................+-18дб.
5. Номинальная выходная мощность на нагрузке сопротивлением 2 Ом........................................6 Вт.
6. Максимальная выходная мощность.............12 Вт.
7. Суммарный КНИ при номинальной выходной мощности и напряжении питания 12В не более... 0,8%.
8. Диапазон питающих напряжений..............10-15В.


Принцип работы стереоприемника:

Искажения, которые должны появляться в том случае, если девиация частоты сопоставима с промежуточной частотой, в этой микросхеме устраняются при помощи системы сжатия девиации частоты примерно в 10 раз. В результате получается радиотракт, имеющий всего один контур — гетеродинный, и обеспечивающий минимальный КНИ. Кроме того в состав микросхемы входит система шумопонижения.

Роль антенны может выполнять отрезок монтажного провода или телескопический штырь. Сигнал от антенны через разделительный конденсатор С1 поступает непосредственно на вход УРЧ микросхемы (вывод 13), при этом входного контура нет.

Перестройка по диапазону выполняется изменением настройки гетеродинного контура L1, С15, VD1 при помощи варикапа VD1. Напряжение на варикапе изменяется многооборотным переменным резистором R1 и таким образом выполняется настройка на станцию. Низкочастотный сигнал снимается с вывода 2 микросхемы А1.

Таким образом, настройка всего приемного тракта сводится к тому чтобы установить такие параметры гетеродинного контура, при которых перекрывается весь диапазон 87-108 МГц.

С выхода приемного тракта низкочастотный сигнал через подстроечный резистор R3 поступает на вход стереодекодера по системе с "Пилот-тоном", выполненного на микросхеме А2 — КА2263 (полные аналоги ТА7343АР или AN7420). При наличии стереосигнала зажигается индикатор — светодиод VD2. Принудительное переключение режимов "моно-стерео" производится выключателем S1. Низкочастотные сигналы стереоканалов снимаются с выводов 8 и 9 микросхемы А2.

Настройка стереодекодера тоже предельно проста, нужно настроить приемник на станцию, которая в данный момент передает стереопрограмму, и вращая ротор подстроечного резистора R8 найти его такое положение, при котором будет светиться светодиод VD2.

Питаются приемный тракт и стереодекодер от параметрического стабилизатора на транзисторе VT1, исключающего изменение настройки приемника при колебаниях общего питающего напряжения.

С выхода стереодекодера низкочастотный сигнал поступает на предварительный усилитель с регуляторами громкости, тембра по низким и высоким частотам, а также стереобаланса. Усилитель выполнен на микросхеме A3 — К174ХА48 (полный аналог микросхемы А1524). Все регулировки осуществляются электронным способом, при этом для регулировок не требуются сдвоенные переменные резисторы, а также минимальны наводки по проводникам, идущим от выводов микросхемы к переменным резисторам, исключается необходимость в выполнении этих соединений экранированными проводниками.

Громкость регулируется резистором R12, стереобаланс — резистором R13, тембр по низким и высоким частотам, соответственно, резисторами R15 и R14. Выходные сигналы снимаются с выводов 11 и 8 A3. Данный усилитель, при правильном монтаже и исправных деталях никакой настройки не требует.

УМЗЧ выполнен на четырех микросхемах К174УН14 по мостовой схеме. Каскады на транзисторах VT2 и VT3 представляют собой фазоинверторы, которые из входного сигнала вырабатывают противофазные сигналы, поступающие на входы микросхем, и обеспечивая их мостовую работу.

Мостовое включение дает возможность отказаться от оксидных разделительных конденсаторов на выходах микросхем. Дело в том, что постоянные напряжения на выходах этих микросхем равны половине напряжения питания. В состав микросхем входят цепи стабилизации режима работы, которые автоматически поддерживают это соотношение. В результате постоянная составляющая напряжения на звуковой катушке динамика, включенного между выходами этих двух микросхем практически равна нулю (не более 100 мВ).

Таким образом нет необходимости в применении разделительных оксидных конденсаторов, которые обычно отличаются большими габаритами и вносят искажения в АЧХ усилителя (завал на низких частотах). Кроме того мостовая схема дает возможность получить большую максимальную выходную мощность при работе от относительно низковольтного источника питания.

Сборка:

Микросхемы К174УН14 должны быть установлены на общем пластинчатом теплоотводе, соединенным с общим проводом. Первое включение УМЗЧ лучше делать без динамиков, возможно одна из микросхем окажется неисправной (бракованной) и это может привести к порче динамика и другой микросхемы.

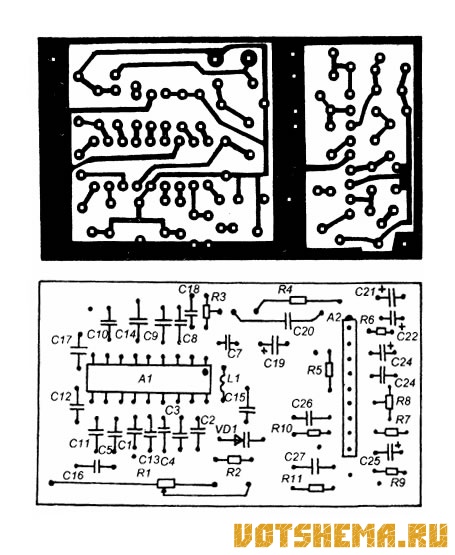

Рис.2
Схема стереоприемника на FM-диапазонДетали приемника размещены на трех печатных платах из стеклотекстолита с одностронней фольгировкой. Плата приемного тракта и стереодекодера — рисунок 2, плата предварительного УЗЧ и стабилизатора — рисунок 3, плата УМЗЧ — рисунок 4. Все рисунки даны в масштабе 1:1.

Резистор R1 — орган настройки , — многооборотный резистор настройки (СП3-36) от СВП цветного телевизора. Резисторы R12-R15 — типа СПЗ, на мощность 0,25-0,125Вт (малогабаритные). Варикап КВ121 можно заменить на KB 104. Все элементы должны быть малогабаритные, оксидные конденсаторы типа К50-35 или аналогичные импортные, простые конденсаторы — малогабаритные в круглых корпусах, импортные, но можно использовать и отечественные малогабаритные.

Конструкция шкалы настройки подробно описана в Л1, но можно R1 заменить набором предустановочных резисторов и переключать их каким-то способом, либо воспользоваться готовым СВП от цветного телевизора, например СВП-4 на восемь настроек от телевизоров Торизонт-418".

Катушка L1 бескаркасная, она наматывается на хвостовике сверла под МЗ. После намотки и разделки выводов сверло извлекается, и полученная "пружинка" устанавливается на плату. Приемник работает в FM-диапазоне (87-108 МГц), катушка L1 для этого диапазона должна иметь четыре витка провода ПЭВ-0,61.

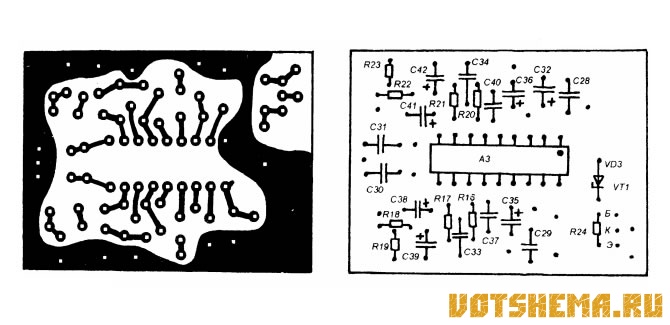

Рис.3
Схема стереоприемника на FM-диапазонРаспределение элементов схемы приемника по трем малогабаритным печатным платам дает возможность использовать практически любой подходящий корпус. При питании приемника от борт-сети автомобиля питание на него нужно подавать через развязывающий LC-фильтр, в противном случае могут быть слышны помехи от работы системы зажигания. В стационарном режиме нужен источник постоянного тока напряжением 10-15В, при этом стабилизация напряжения не обязательна, поскольку радиотракт питается от стабилизатора на транзисторе VT1.

Использование приемника в переносном варианте затруднительно из-за большого тока потребления мостового усилителя мощности.
При необходимости работать в диапазоне 64-73МГц можно увеличить число витков катушки L1 до 7-и, но прием передач в стереофоническом режиме будет не возможен, поскольку микросхемы КА2263, а также ТА7343АР и AN7420 представляют собой декодеры, работающие по системе с "Пилот-тоном", которая применяется в диапазоне 87-108 МГц и не применяется на 64-73 МГц.

Если нужно на основе этого приемника сделать автомагнитолу его необходимо дополнить усилителем воспроизведения например, на микросхеме К157УЛ1, включенной по типовой схеме, или одной из схем, описанных в литературе. При этом нужно ввести переключатель, механический или мультиплексор, который будет переключать цепи идущие от конденсаторов С35 и С36 к выходам стереодекодера на выходы усилителя воспроизведения.

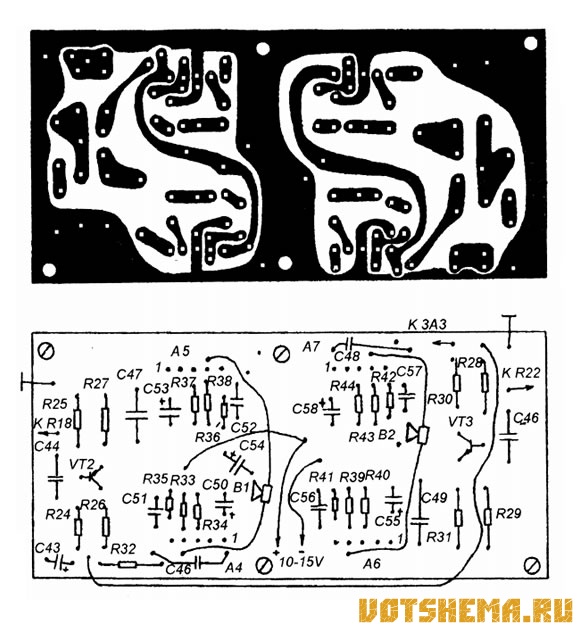

Рис.4
Схема стереоприемника на FM-диапазон
