Увеличение мощности Hi-Fi усилителя

Этот усилитель обладает хорошим и характеристикам и и повторяемостью, но его выходная мощность не превосходит 15W на канал. Чего в некоторых случаях явно недостаточно.

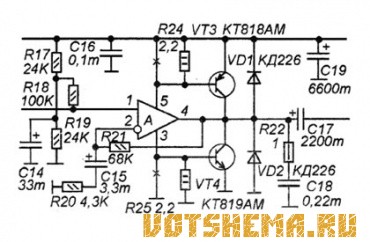

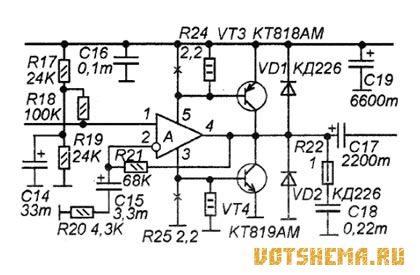

Увеличить выходную мощность усилителя до 35-40W на канал относительно просто. Для этого нужно дополнить схему четырьмя мощными транзисторами (два КТ818АМ и два КТ819АМ) и использовать более мощный источник питания, дающий напряжение 36V, и мощность не ниже 150W.

Необходимо перерезать печатные дорожки, идущие от выводов 5 и 3 микросхем к шинам питания. Рисунок печатной платы позволяет это сделать относительно просто. Затем, объемным способом, со стороны печатных проводников напаиваются новые резисторы R24 и R25. которые включаются как раз в разрывы питания микросхем.

Теперь при работе на значительной мощности, на этих резисторах будет выделяться некоторое противофазное переменное напряжение. Это напряжение подается на базы транзисторов VT3 и VT4, которые включаются усилителями по схеме с общим эмиттером Соединенные вместе коллекторы этих транзисторов подключены к выходу микросхемы и работая совместно дают значительную прибавку в мощности.

Интересно то что этот дополнительный транзисторный каскад работает только тогда, как требуется получения большой мощности, а при работе усилителя на небольшой мощности каскад вообще отключается. Происходит это по тому что при работе с малой громкостью ток потребления микросхемы небольшой и напряжения на резисторах R24 и R25 тоже небольшие, значительно ниже чем нужно чтобы обеспечить открывание транзисторов.

При работе же с большой мощностью, ток потребления микросхемы возрастает, а с ним возрастают и напряжения на резисторах R24 и R25, и с определенного момента начинают работать транзисторы.
Необходимо повысить и общий коэффициент передачи, - с этой целью сопротивление резистора R21 увеличено до 68 К.

Таким образом нужно переделать оба канала усилителя. Дополнительные транзисторы на слюдяных прокладках размещаются на том же радиаторе, что и микросхемы, недалеко от микросхем. С платой они соединяются монтажными проводниками не тоньше 0,35 мм.

Увеличение мощности требует изменения конструкции усилителя. Теперь нужны радиаторы вдвое большей площади поверхности отвода тепла. Нужно повысить мощность и напряжение источника питания Это требует замены трансформатора более мощным, дающим переменное напряжение как минимум, 28V. Емкость сглаживающего конденсатора С19 нужно увеличить - теперь это батарея из трех конденсаторов по 2200 мкФ, включенных параллельно.

Силовой, трансформатор можно сделать на базе ТС180, применявшегося в источниках питания старых черно-белых телевизоров, перемотав его вторичные обмотки. Толщина провода для новой вторичной обмотки должна быть не менее 1,2 мм.

Выпрямитель должен быть сделан на более мощных диодах, например, на КД203, КД213.
