Схема магнитолы Sony CFS-904

Магнитола относится к классу недорогих монофонических однокассетных аппаратов. Но несмотря на это подмагничивание при записи производится при помощи однотактного высокочастотного генератора, поэтому качество записи получается не хуже качества воспроизведения. Принципиальная схема показана на рисунке. Режимы "запись-воспроизведение" переключаются при помощи переключателя S301, на схеме переключатель показан в положении "воспроизведение" ("play").


Сигналы от магнитной головки через секции переключателей S301-1 и S301-2 поступают на входы (выводы 11 и 7) универсальных усилителей, собранных на микросхеме IC301, работающие в данном случае как усилители воспроизведения. Микросхема IC301 BA3420AL содержит два операционных усилителя имеющие коммутаторы на входах, и два буферных усилителя.

Управление коммутаторами производится изменением постоянного напряжения на выводе 15. Всего возможно три положения коммутаторов, два при записи, когда напряжение сигнала поступает от радиоприемного тракта и когда сигнал идет от встроенного монофонического микрофона, и последнее положение — воспроизведение, именно в этом положении коммутаторы показаны на схеме.

Три различных уровня на выводе 15 задаются при помощи резисторов R306 и R307, секции переключателя S301-4 и диода D304, на который поступает напряжение, когда включен радиоприемник.

Необходимая АЧХ усилителей в режиме воспроизведения устанавливается корректирующими цепями R104, R105, R108, С107 для одного канала, и R204, R205, R208, С207 — для другого.

Усиленные сигналы снимаются с выводов 1 и 17 микросхемы IC301 и поступают на простейшие регуляторы тембра по высоким частотам, выполненные на элементах R106, С120, RV301-1 и R206, С220, RV301-2. Регуляторы тембра представляют собой частото-зависимые делители, глубина действия которых регулируется резисторами RV301.

В режиме записи с микрофона на вывод 15 IC301 поступает некоторый средний уровень, при записи сигнала с выхода радиоприемника на этом выводе устанавливается высокий уровень. В любом случае переключатель S301 устанавливается в противоположное, показанному на схеме, положение. Интересен тот факт, что при записи с микрофона сигнал поступает на вывод 8 IC301, и с него на входы обеих усилителей (на схеме показано только для части микросхемы IC301-1). При записи с радиоприемника сигнал поступает на выводы 13 и 5 микросхемы IC301.

Усиленные сигналы снимаются с выводов 16 и 2 микросхемы IC301 и через корректирующие цепи R103, С109 и R203, С209 поступают на магнитную головку. В режиме записи логический нуль через секцию переключателя S301-3 поступает на базу транзистора Q303, этот транзистор открывается и подает питание на генератор подмагничивания, выполненный на транзисторе Q302 по однотактной схеме.

Для того, чтобы исключить влияние генератора подмагничивания на входной сигнал при записи от радиоприемного тракта существует переключатель S305-1, при помощи которого можно изменять частоту генератора, подключая к контурному конденсатору С342 параллельно конденсаторы С346 и С347.

Усилительный тракт содержит усилители мощности на микросхеме IC303 и предварительный усилитель, повышающий усиление низких частот — "Mega bass" на микросхеме IC302. Внешние элементы, подключаемые к этой микросхеме создают необходимую АЧХ усилителя, компенсируя амплитудно-частотные искажения, которые появляются из-за небольших размеров громкоговорителей. Систему "Mega bass" можно отключить при помощи переключателя S303.

С выводов 9 и 2 микросхемы IC302 низкочастотные сигналы через конденсаторы С123 и С223 поступают на регулятор громкости на сдвоенном переменном резисторе RV302. Затем следует двухканальный усилитель мощности на микросхеме IC303. Для блокировки звука при записи на встроенный микрофон служат ключевые транзисторы Q101 и Q201, которые в этом случае шунтируют регуляторы громкости.

Усилитель на микросхеме IC302 имеет режим "Stand-by", который включается подачей низкого уровня на вывод 9 микросхемы IC302. При работе приемника усилитель постоянно находится в рабочем режиме, потому что на этот вывод поступает напряжение высокого уровня через контакты секции переключателя S302-2. При работе с магнитофоном напряжение высокого уровня поступает на этот вывод только тогда, когда включено воспроизведение или запись.

Выходные сигналы с выводов 12 и 3 IC303 поступают на динамики через конденсаторы С133 и С233, либо на головные телефоны через разъем J301. Головные телефоны подключаются через ограничительные резисторы R131 и R231.

С выходов усилителей мощности снимается сигнал управления для работы системы "Меда bass" через резисторы R120 и R220.

Приемный тракт двухдиапазонный AM/ FM (работает в СВ и УКВ 88-108 Мгц). Имеется стереодекодер по системе с "пилот-тоном". Радиоприемный тракт смонтирован на отдельной плате, которая подключается к основной через разъем CNP-5. Приемный тракт построен на одной микросхеме IC1 CXA1238S, которая содержит AM и ЧМ тракты, а также стереодекодер. Напряжение питания поступает на 7-й вывод этой микросхеме. В ней имеется внутренний стабилизатор питания. Переключение режимов AM и ЧМ производится изменением уровня на выводе 13 101.

ЧМ сигнал принимается на телескопическую антенну, и через входной фильтр BFF поступает на вход УРЧ микросхемы IC1 через вывод 18. Выходной контур УРЧ микросхемы подключен к выводу 20. Он перестраивается по диапазону при помощи секции переменного конденсатора CV2. Далее, по внутренним цепям микросхемы сигнал поступает на смеситель.

Гетеродин, так же в составе микросхемы, гетеродинный контур подключен к её выводу 22. Перестройка гетеродина по диапазону производится секцией конденсатора CV1. Кроме того, в составе микросхемы имеется варикап для осуществления АПЧГ, он выходит на вывод 23.

Смеситель общий, и для AM и для ЧМ, в режиме ЧМ сигнал с его выхода (вывод 16), частотой 10,7 МГц, поступает на пьзокерамический фильтр CF1, и далее на вход тракта ПЧ ЧМ через вывод 13. В частотном детекторе, в качестве опорного контура работает пьезокерамический резонансный элемент CF2 (подключен к выводу 26). Напряжение расстройки с выхода частотного детектора выделяется на выводе 10 и поступает на варикап гетеродина (вывод 23). Таким образом осуществляется АПЧГ.

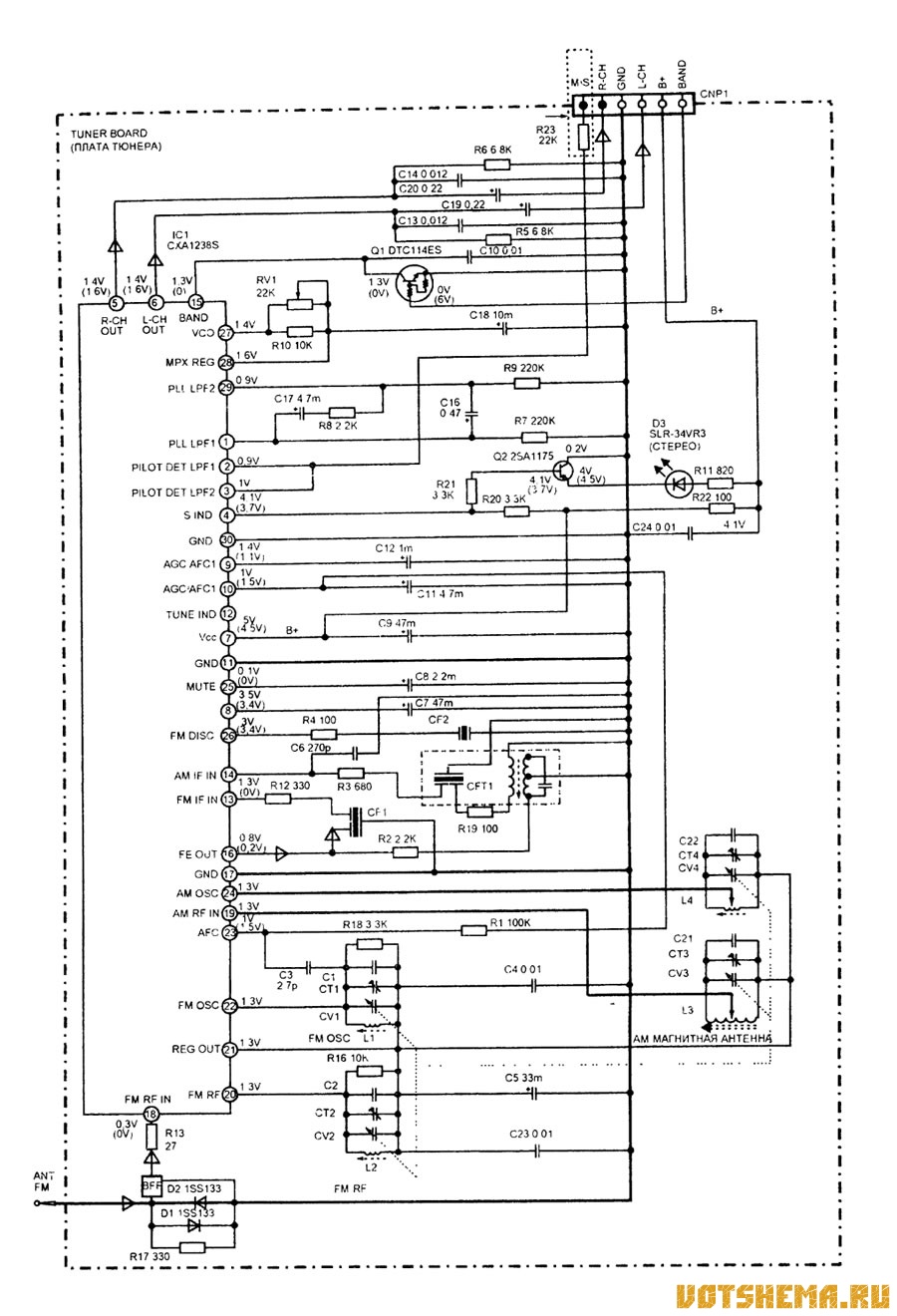

Плата тюнера
Схема магнитолы Sony CFS-904Далее, продетектированный сигнал поступает на стереодекодер.Частоту ГУН стереодекодера можно подстраивать при помощи резистора RV1. Для индикации стереосигнала служит вывод 4, при наличии стереосигнала на этом выводе появляется низкий уровень, что приводит к открыванию транзистора Q2 и зажиганию светодиода. Для управления стереодекодером служат выводы 2 и 3. Для выключения стереодекодера нужно на эти выводы подать низкий уровень через R23.

Выходные сигналы снимаются с выводов 6 и 5 микросхемы. При приеме монопрограммы на эти выводы поступают одинаковые сигналы.

Для включения AM на вывод 15 подается низкий логический уровень (Q1 открыт). Прием сигналов СВ диапазона производится на магнитную антенну L3. Перестройка входного контура секцией конденсатора CV3. Напряжение сигнала снимается с отвода этой катушки и поступает на вход смесителя через вывод 19. Гетеродинная катушка L4 подключается к гетеродину через вывод 24.

Перестройка гетеродинного контура производится при помощи секции CV4. Напряжение ПЧ, так же как и при приеме ЧМ, выделяется на выводе 16, и с этого вывода, через пъезокерамический фильтр на 455 кГц — CFT1 поступает на вход усилителя ПЧ AM через вывод 14.

В режиме AM стереодекодер выключен, и его каскады работают как предварительные усилители ЗЧ, входы которых включены параллельно, поэтому, на выводах 6 и 5 имеются одинаковые НЧ сигналы, поступающие на звукоусилительный тракт.

Питание магнитолы от батареи на 9V или от внешнего источника, подключаемого через разъем J302. Сетевой встроенный источник питания не предусмотрен, только внешний сетевой адаптер, содержащий силовой трансформатор и выпрямительный мост.

Напряжением 9V питаются выходные УМЗЧ и электродвигатель, остальные узлы питаются через стабилизатор на транзисторе Q301 напряжением 6V.
