Схема пятилампового стерео усилителя

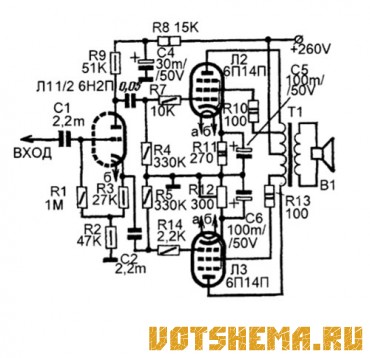

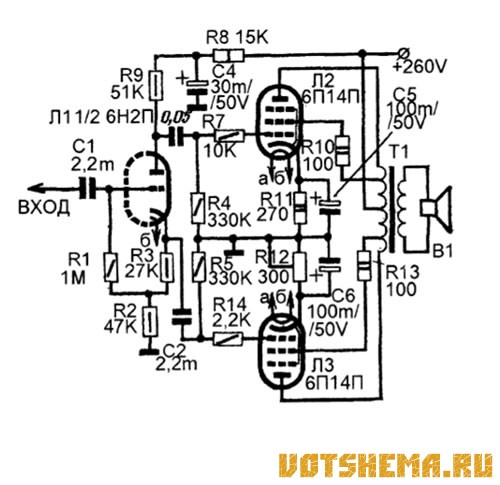

Двухтактный ламповый усилитель, собранный на широко доступных лампах от старых ламповых черно-белых телевизоров. УМЗЧ собран на пяти электронных лампах, одна работает в фазоинверсном каскаде, в обеих каналах, поскольку содержит в себе два триода - 6Н2П, и по две лампы 6П14П в выходных двухтактных каскадах каждого канала. Принципиальная схема одного из стереоканалов показана на рисунке.

Технические характеристики стерео усилителя:

1. Номинальная выходная мощность......8 Вт.
2. Коэффициент нелинейных искажений при номинальной мощности не более.........1,5%.
3. Потребляемая мощность.............. 100 Вт.
4. Диапазон рабочих частот при неравномерности не более 6 дб...............22 Гц... 18000 Гц.


ЗЧ сигнал от предварительного усилителя поступает на управляющую сетку одного из триодов лампы Л1 - 6Н2П, представляющей собой фазо-инверсный каскад. С анода и катода этого триода, противофазные сигналы поступают на управляющие сетки пентодов выходного двухтактного усилителя. Баланс двухтактного каскада устанавливается подстройкой резистора R12. На выходе включен трансформатор Т1, согласующий высокое выходное сопротивление лампового усилителя с низким входным сопротивлением акустической системы.

Схема питается от источника, имеющего силовой трансформатор мощностью не менее 100 Вт, и обеспечивающего ток в цепи +260V до 300 mА. На точки "а" и "б" - нити накала, поступает переменное напряжение 6,3 V. В качестве выходного трансформатора используется выходной трансформатор от старой радиолы "Фестиваль" или "Урал" с двухтактным выходом.
