Схема источника трехфазного напряжения
Схема источника трехфазного напряжения

Для питания различных приборов хозяйственного и промышленного назначения требуется трехфазная сеть переменного тока с частотой 200 или 400 гц. Для получения такого напряжения, в большинстве случаев используют соответствующий электромеханический трехфазный генератор, ротор которого приводится в движение при помощи однофазного электродвигателя, питаемого от сети 220В.

Предлагаемый электронный генератор позволяет решить эту проблему с лучшим коэффициентом полезного действия.

Если изучить диаграмму трехфазного напряжения можно увидеть три синусоидальных сигнала, сдвинутых последовательно на 1/3 периода. Если предполагается частота 200 Гц, то период составляет 5 mS. Следовательно 1/3 периода равна 1,666... mS. Таким образом получается, что если у нас будет исходное однофазное напряжение 200 Гц, пропустив его через две последовательно включенные линии задержки, каждая из которых вносит задержку по 1,666.. mS мы получим трехфазное напряжение, одна фаза -напряжение исходное, и две фазы напряжения с выходов соответствующих линий задержки.

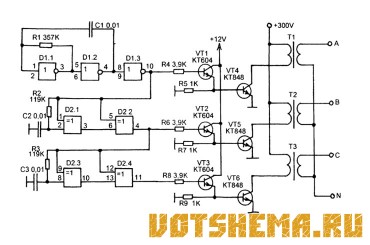

Принципиальная схема устройства, работающего на таком принципе показана на рисунке. Все исходные сигналы прямоугольные, их преобразование в синусоидальные происходит в индуктивностях выходных трансформаторов Т1-Т3.

Мультивибратор на микросхеме D1 вырабатывает прямоугольные импульсы частотой 200 Гц. Эти импульсы поступают на вход электронного высоковольтного ключа на транзисторах VT1 и VT4, на выходе которого включена первичная обмотка трансформатора Т1. В результате на обмотку поступает импульсное напряжение 300В. ЭДС самоиндукции сглаживает эти импульсы до формы, близкой к синусоидальной и на вторичной обмотке Т1 формируется переменное напряжение частотой 200 гц. Таким образом формируется фаза "А".

Для формирования фазы "В" импульсы частотой 200 Гц с выхода D1 поступают на схему задержки, имеющую постоянную времени равную 1,666 mS. С выхода D1.2 импульсное напряжение, сдвинутое на 1/3 фазы по сравнению с напряжением на выходе D1.3, поступает на второй ключ на транзисторах VT2 и VT5, работающий аналогично предыдущему. На вторичной обмотке Т1 имеется фаза "В".

Затем, с выхода элемента D2.2 импульсное напряжение, уже сдвинутое на 1/3 фазы, поступает на вторую линию задержки на элементах D2.3 и D2.4, в которой происходит еще один сдвиг на 1/3 фазы. Импульсы с выхода элемента D2.4 поступают на третий ключ на транзисторах VT3 и VT6, в коллекторной цепи которого включена первичная обмотка трансформатора Т3, а на на его вторичной обмотке выделяется переменное напряжение третей фазы.

Микросхемы: D1 - К561ЛЕ5, D2 -К561ЛП2. Микросхемы могут быть из серии К176, но в этом случае напряжение питания нужно понизить до 9В (вместо 12В). Транзисторы КТ604 можно заменить на КТ940, транзисторы КТ848 - на КТ841. Трансформаторы Т1-Т3 одинаковые трансформаторы, рассчитанные на получение нужного напряжения при подаче на их первичную обмотку напряжения 220В. Например, если требуется получить трехфазное напряжение 36В нужно взять трансформаторы 220В/36В на нужную мощность. Для питания микросхем используется

источник постоянного стабилизированного напряжения 12В. Напряжение +300В получается выпрямлением сетевого напряжения 220В при помощи диодного моста, например на диодах Д242 или других мощных диодах на напряжение не менее 300В. Сглаживание пульсаций производится конденсатором на 100мкф/360V (как в источнике питания телевизора УСЦТ). Это постоянное напряжение подается на точку "+300V. Можно подавать и меньшее напряжение, при этом соответственно будут изменяться и выходные напряжения.

В процессе настройки нужно, подбором сопротивления R1, установить при помощи частотомера частоту на выводе 10 D1 равную 200 гц, а затем подбором R2 и R3, при помощи фазометра установить сдвиг фаз по 120°.

Если требуется трехфазное напряжение частотой 400 Гц величины элементов меняются на такие: R1 = 178 ком, R2 = 60 ком, R3 = 60ком. Все детали, кроме выходных транзисторов и трансформаторов монтируются на одной печатной плате из одностороннего стеклотекстолита. Выходные транзисторы должны быть установлены на теплоотводящие радиаторы с площадью поверхности не менее 100 см2.

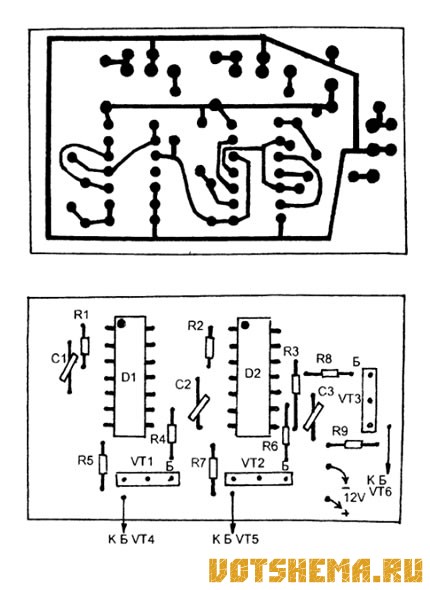

Вид печатной платы источника трехфазного напряжения

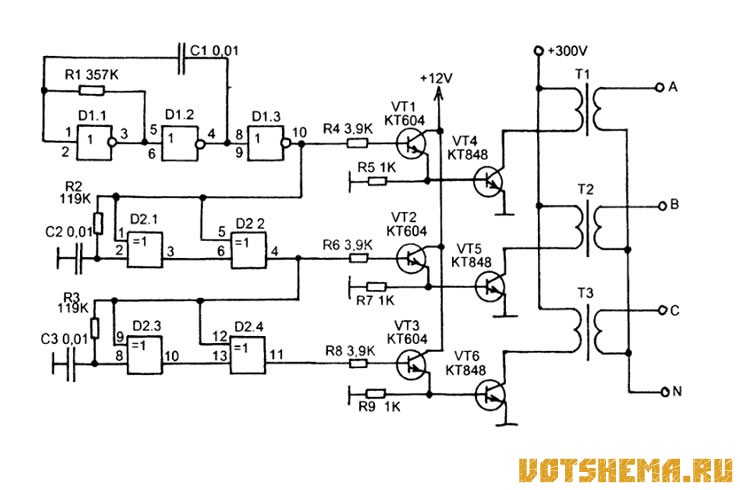

Схема источника трехфазного напряжения
