Схема трехтональной сирены

Узел формирует периодический сигнал, состоящий из трех чередующихся пачек импульсов разной частоты (200 Гц, 500 Гц и 900 Гц). Этот импульсный сигнал при поступлении на вход транзисторного ключа с ВЧ динамической головкой на выходе создает звуковой повторяющийся сигнал со ступенчатым нарастанием высоты тона (или убыванием, или как-то еще, в зависимости от настройки мультивибраторов).

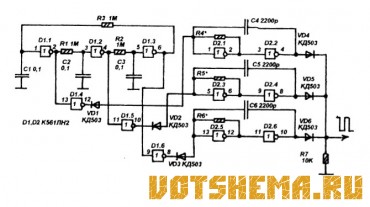

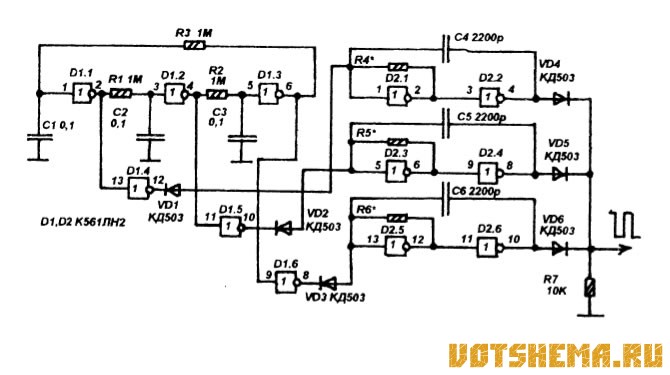

В основе схемы лежит трехфазный мультивибратор, который переключает три двухфазных мультивибратора, вырабатывающих импульсы трех заданных частот. Принципиальная схема показана на рисунке 1. Устройство состоит из двух микросхем КМОП, содержащих по шесть инверторов. Трехфазный мультивибратор сделан на инверторах D1.1-D1.3. Он формирует отрицательные импульсы, которые инвертируются элементами D1.4-D1.6.

Три мультивибратора, генерирующих звуковые частоты - на микросхеме D2. Нужные частоты устанавливаются подбором номиналов резисторов R4-R6 (в пределах 500-1500 ком). Мультивибраторы блокируются диодами VD1-VD3, в результате в каждый момент времени разблокированным оказывается только один мультивибратор.

На выходе - диодный сумматор на VD4-VD6, в результате на резисторе R3 имеются положительные импульсы, которые можно подавать на выходное электроакустическое устройство (транзисторный ключ и ВЧ динамическая головка).

Достоинство схемы в том, что можно использовать, практически любые КМОП инверторы. Но есть и недостаток переключение тонов звука происходит с некоторым прерыванием

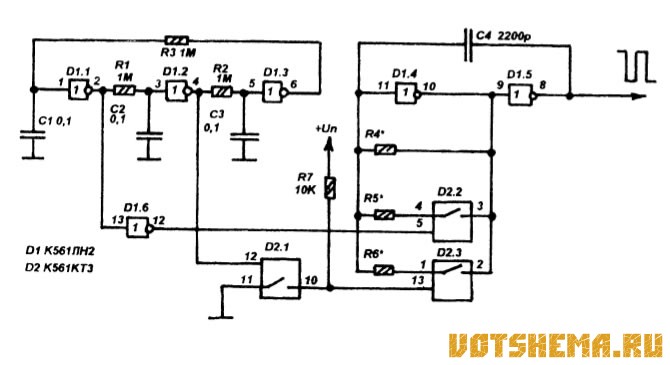

Более качественное, без прерывания, переключение тонов звука возможно, если трехфазный мультивибратор будет управлять изменением частоты одного мультивибратора, а не переключением трех. Принципиальная схема такого устройства показана на рисунке 2. Тоже две микросхемы, но разные - К561ЛИ2 и K561KT3.

Схема трехтональной сирены

частоты вырабатывает мультивибратор на элементах D1.4 и D1.5. В исходном состоянии частота его выходных импульсов определяется номиналами С4 и R4. Изменение частоты происходит включением, при помощи «МОП ключей микросхемы 02, параллельно резистору R4 одного из резисторов R5 или R6

Импульсы на управляющие электроды ключей поступают от трехфазного мультивибратора через инверторы D1.6 и D2.1 (роль инвертора D2.1 выполняет электронный ключ - инверторов из числа микросхемы К561ЛН2 не хватило).
В процессе настройки подбором номинала R4 устанавливают частоту самого низкого тона из требующихся, более высокие частоты подбором номиналов R5 и R6.
