Схемы трех простых усилителей
Категория: Усилители
Схемы трех простых усилителей

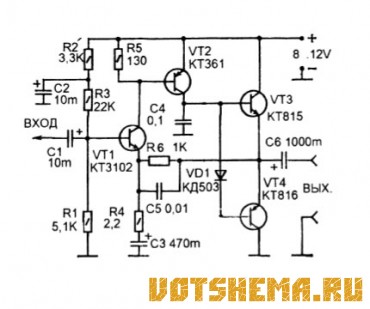

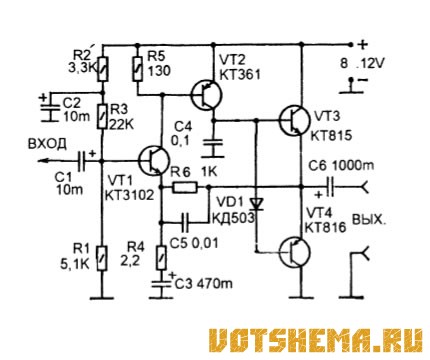

Эти три усилителя сделаны по простым схемам с использованием широко распространенной элементной базы. Эти УМЗЧ питаются однополярным напряжением и их схемы можно рекомендовать для ремонта или модернизации различной аудиоаппаратуры зарубежного производства. Принципиальная схема первого усилителя показана на рисунке 1. Усилитель, при питании напряжением 12В обеспечивает номинальную выходную мощность около 3 Вт на нагрузке в 4 Ома. Чувствительность, при этом около 50 мВ.


Диапазон звуковых частот при неравномерности 6 дб 50... 16000 Гц. Коэффициент нелинейных искажений при номинальной выходной мощности не более 1%.

Этот усилитель сделан по наиболее простой схеме с использованием самой доступной элементной базы, но он не обеспечивает высокие характеристики, и его можно рекомендовать как ремонтный модуль для аппаратуры китайского или индийского производства, или как УМЗЧ для радиолюбительской конструкции, не претендующей на высокий класс звучания.

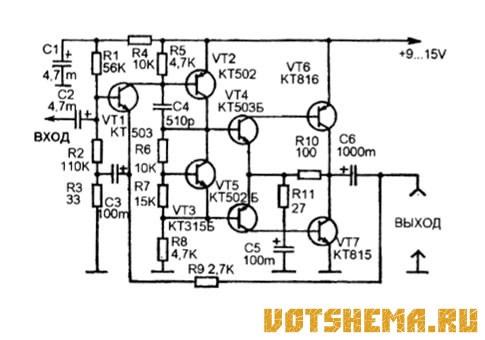

Второй усилитель (рисунок 2) обеспечивает более высокое качество звучания. При питании от источника 12В он обеспечивает номинальную выходную мощность около 5 Вт. При этом коэффициент нелинейных искажений не превосходит 0,35%, а диапазон звуковых частот при неравномерности 6 дб составляет 40...20000 Гц. Усилитель работает на нагрузку в 4 Ом. С целью увеличения термостабильности оконечного каскада между базами VT4 и VT5 включен термо-регулирующий элемент на транзисторе VT3.

Рис.2
Схемы трех простых усилителей

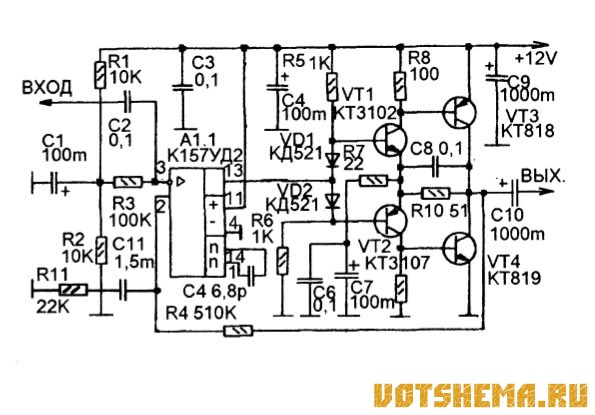

Режим работы (половина напряжения питания в точке соединения коллекторов VT6 и VT7) устанавливается подбором сопротивления резистора R7. Схема более качественного усилителя, по своим характеристикам соответствующего аппаратуре достаточно высокого класса показана на рисунке 3.

Этот УМЗЧ обеспечивает номинальную выходную мощность на нагрузке 4 Ома - 8 Вт, при напряжении питания 12В. Номинальное входное напряжение 0,2В. Диапазон воспроизводимых частот при неравномерности не более 0,5 дб составляет 40...20000 Гц. Коэффициент нелинейных искажений при номинальной выходной мощности не превышает на частоте 1000 Гц - 0,05%. Отношение сигнал/шум не хуже 85 дб.

Усилитель напряжения собран на половине микросхемы А1 - двухканального ОУ К157УД2 (вторая половина может работать в другом канале стереофонического варианта УМЗЧ). Резисторы R1 и R2 обеспечивают смещение рабочей точки операционного усилителя по постоянному току, так чтобы обеспечить его работу при однополярном источнике питания. Роль земли входа усилителя играет точка соединения R1, R2, R3, С1. Входной сигнал через разделительный конденсатор С2 поступает на инвертирующий вход А1.1.

Рис.3
Схемы трех простых усилителей

Выходной каскад собран на четырех транзисторах VT1-VT4, включенных по схеме с общим эмиттером. Выходной каскад охвачен цепью местной ООС - R7R10C6C7, которая определяет его коэффициент усиления, равный четырем. Коррекцию частотной характеристики выходного каскада обеспечивает конденсатор С8. В результате этой коррекции понижается усиление каскада на ультразвуковых частотах, и таким образом повышается его устойчивость, исключается возможность самовозбуждения на этих частотах и выравнивается АЧХ усилителя.

Весь усилитель охвачен общей ООС по постоянному и переменному току, с выхода выходного каскада через резистор R4 на прямой вход операционного усилителя А1.1. Изменяя сопротивление этого резистора можно устанавливать общий коэффициент усиления всего УМЗЧ.

Правильно собранный усилитель не требует налаживания.
