Схемы малогабаритного реле РЭС-49, РЭС-60
Категория: Реле
Схемы малогабаритного реле РЭС-49, РЭС-60

Электромагнитные реле, сделанные по традиционной схеме (электромагнит притягивает подвижной контакт и тот выполняет переключение), но в миниатюрном исполнении.

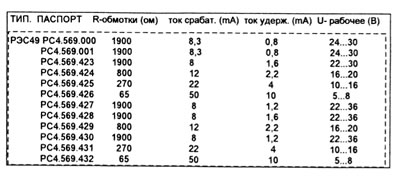

РЭС 49 - Общие данные: максимальный коммутируемый ток при напряжении 150В - 0,1 А, при напряжении 36 В - 1А, число срабатываний не менее 105, время срабатывания не более 3 mS, отпускания - не более 2 mS, масса - 3,5 гр.

РЭС - 49
Схемы малогабаритного реле РЭС-49, РЭС-60

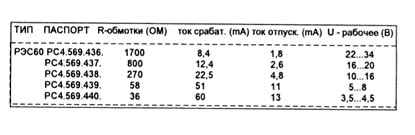

РЭС 60 - Общие данные: максимальный коммутируемый ток при постоянном напряжении 6В - 1 А, при переменном напряжении 120В - 0.01А, число срабатываний 104, время срабатывания 3,5 mS, время отпускания 1,5 mS, масса 3,5 гр.

РЭС - 60
Схемы малогабаритного реле РЭС-49, РЭС-60
