Схема музыкального транзистора

Речь идет о немецком музыкальном синтезаторе UM66 - чипе, вырабатывающем одну мелодию при включении питания. Микросхема настолько продумана и миниатюрна, что размещается в корпусе ТО-92, таком как у транзистора КТ3102 или КТ3107. Имеет всего три вывода: плюс и минус питания и выход.

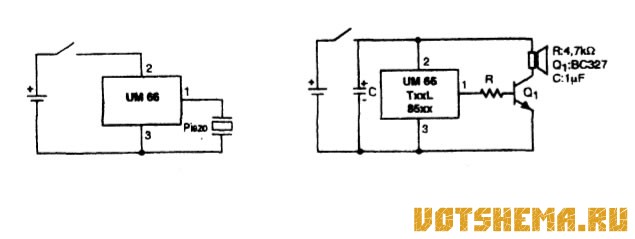

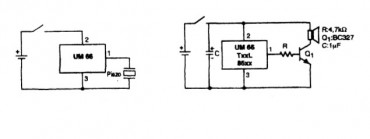

Питается микросхема напряжением 1.3-3.3B, потребляя ток не более 1,5 мА (в варианте с пьезоизлучателем). Схемы включения и внешний вид микросхемы показаны на рисунках. Всего выпускается 64 типа этих микросхем, отличающихся записанными мелодиями или звуковыми эффектами. На схеме - транзистор, например КТ3102, динамик - любой малогабаритный или электромагнитный капсюль.
