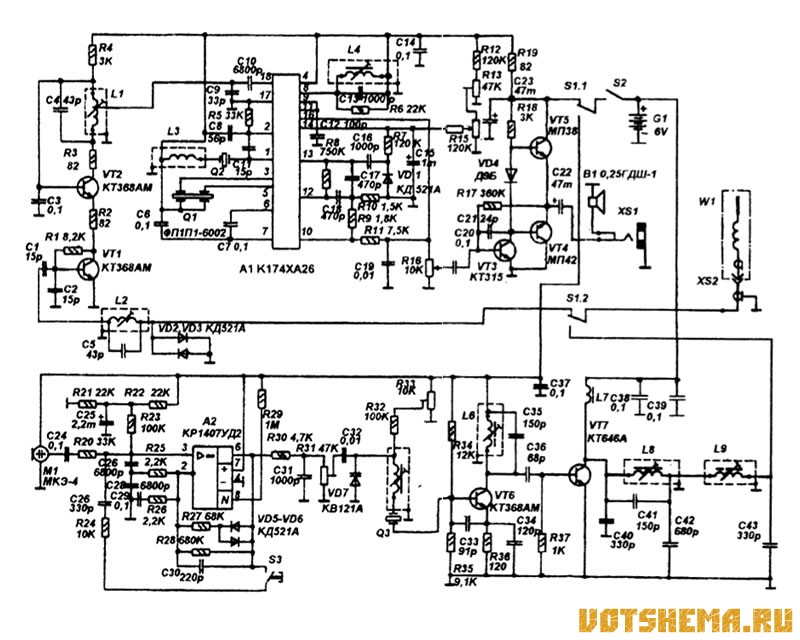

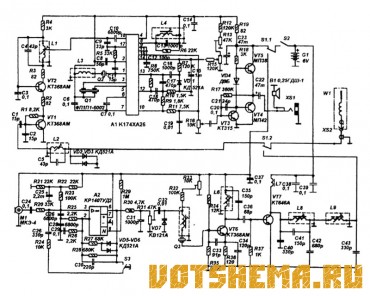

Схема одноканальной радиостанции на микросхеме К174ХА26

Одноканальная радиостанция, работает в диапазоне 27 мгц с частотной модуляцией. Приемный тракт построен на основе многофункциональной микросхемы К174ХА26. Микросхема изначально предназначена для работы в подобных устройствах, но в качестве второго преобразователя частоты, усилителя второй ПЧ и частотного детектора с системой шумопонижения.

В данном случае схема с одним преобразованием частоты и на вход преобразователя поступает сигнал с частотой принимаемого канала.

Особенность входной цепи в том, что вместо входного контура, настроенного на частоту принимаемого сигнала имеется фильтр-пробка на L2C5, настроенный на частоту зеркального канала. УРЧ сделан каскадной схеме на транзисторах VT1 и VT2. Контур, настроенный на частоту канала единственный L1C4, несмотря на это, благодаря наличию фильтра пробки L2C5 удается получить высокую селективность по зеркальному каналу.

В качестве гетеродина используется собственный гетеродин микросхемы А1. Его частота стабилизирована резонатором Q2. Катушка L3 служит для облегчения запуска гетеродина и дает возможность, подстраивая её индуктивность, несколько сдвинуть частоту гетеродина.

Почти вся селективность по соседнему каналу определяется параметрами пьезокерамического фильтра Q1. Промежуточная частота 465 кГц. Контур L4C13 работает в фазосдвигающей цепи частотного детектора.

Детектор шумов системы шумопонижения - на диоде VD1. Уровень срабатывания триггера СШП устанавливается резистором R14. Блокировка производится внутренним ключом микросхемы, выведенным на вывод 16, который в отсутствие приема несущей замыкает R16 на общий провод. R16 - регулятор громкости, УЗЧ двухкаскадный на транзисторах VT3-VT5.

Микрофонный усилитель-ограничитель на операционном усилителе А2. Ограничение обеспечивает цепь R27VD5VD6, при превышении определенного уровня сигнала диоды открываются и в цепь 000 включается R27, глубина ООС увеличивается и усиление ОУ снижается. При нажатии на кнопку S3 ("вызов") возникает ПОС через С25 R24 и усилитель переходит в режим генератора.

Задающий генератор передатчика сделан на транзисторе VT6. Последовательно с кварцевым резонатором Q3 включена LC цепь из варикапа VD7 и L5. Напряжение 34 воздействует на варикап изменяя его емкость, что приводит к некоторому отклонению частоты резонатора. При помощи R31 можно установить максимальную девиацию частоты, а при помощи R33 - центральную точку.

Усилитель мощности на одном транзисторе VT7, на его выходе включен двухзвенный "П"-контур, согласующий его выход с антенной и подавляющий гармоники. Катушки L1, L2, L3, L5, L6 намотаны на каркасах диаметром 5,5 мм с подстроечниыми сердечниками ПР4Х0,7Х8,0 из феррита МЗОВЧ. Намотка проводом ПЭВ 0,2. L1 - 2+8 витков, 12 - 10 витков, L3 - 16 витков, L5 -16 витков, L6 - 4 витка.

Катушка L4 совместно с конденсатором С13 - готовый контур ПЧ от любого карманного радиовещательного приемника с частотой ПЧ 465 кгц (естественно, С13 может быть другой емкости,как в контуре приемника).

Катушки "П"- контура не имеют каркасов, они наматываются на оправке диаметром 3 мм проводом ПЭВ 0,61, L8 содержит 7 витков, L9 - 9 витков. Дроссель L4 намотан на ферритовом кольце размера К7Х4Х2 проницаемостью 400-1000HH. Содержит 20 витков ПЭВ 0,2.

Кварцевые резонаторы Q2 и Q3 выбираются таким образом : Q3 - точно на частоту канала, например 27,12 мгц, а Q3 должен отличаться от него на 465 кгц, то есть - 27,585 мгц или 26,655 мгц. Если пьезокерамический фильтр Q1 взять импортный, на 455 кгц, то и разница должна быть такая же.

Операционный усилитель может быть К140УД608, К140УД708. Микросхему К174ХА26 можно заменить на КС1066ХА2, но цоколевка у этой микросхемы отличается (16 выводов). Варикап КВ121 с любой буквой, или КВ132, KB 104. Диоды КД521 можно заменить на КД503, Д9 - на Д18, Д20. Транзистор КТ315 - на КТ3102, КТ312. МП38 - на МП35-38, МП42 - на МП39-42. Электретный микрофон любого типа, с встроенным усилителем, динамик любой малогабаритный широкополосной.

Переключатель S1 - двойной кнопочный переключатель типа МК-2. В свободном состоянии включен режим приема (показан на схеме), при передаче его кнопку нужно нажать и удерживать в таком состоянии. S3 такой же, но одинарный. S2 - микротумблер МТ-1. S1 расположен вблизи от разъема XS2. Разъем XS2 - высокочастотный от измерительных приборов.

Антенна спиральная. В качестве основы используется внутренняя изоляция диаметром 9 мм от толстого коаксиального кабеля (центральный проводник нужно выдернуть) Длина 250 мм. Намотка проводом ПЭВ 0,61, от разъема виток к витку наматывается 77 витков, и далее 30 витков равномерно по остатку длины. Затем на все это нужно туго натянуть кембрик, его сначала можно обработать бензином, он немного разбухнет, потом натянуть, а после испарения бензина он плотно охватит витки антенны, обеспечив необходимую механическую прочность.

Для настройки передатчика необходим осциллограф типа С1-65А с граничной частотой не менее 30 мГц (С 1-65А - 60 мГц). Нужно сделать объемную катушку диаметром 40-50 мм из 3-4-х витков намоточного провода диаметром 0,5-1 мм. . которую подключать ко входу осциллографа.
