Двухтональная сирена

Судя по публикациям в радиолюбительских журналах, достаточно большой популярностью среди "авто-радиолюбителей" пользуются несложные сигнализации на одной - двух микросхемах серии К561 или К176. При всех достоинствах и, часто, явных преимуществах перед недорогими промышленными образцами автомобильной охранной техники, почти все они имеют существенный недостаток — работа на штатный автомобильный сигнал.

Описываемая простая двухтональная сирена по громкости не уступает "жигулевскому" сигналу, при том потребляет меньший ток и имеет хорошо узнаваемое звучание.

Она включается на выходе автосторожа вместо реле сигнала или вместо самого сигнала.

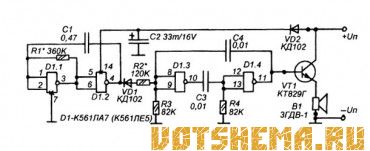

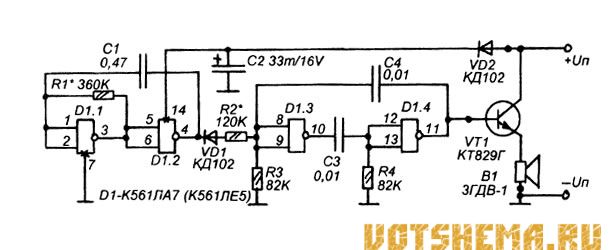

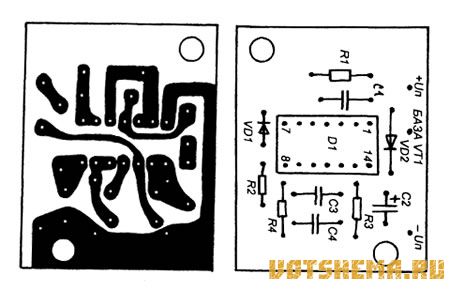

Схема показана на рисунке. На элементах D1.3 и D1.4 выполнен симметричный мультивибратор, импульсы с выхода которого поступают на усилитель мощности на VT1, и с его эмиттера на высокочастотную динамическую головку В1. Частота импульсов зависит от параметров RC цепей С4 R3 и С3 R4.

На элементах D1.1 и D1.2 собран второй мультивибратор, вырабатывающий импульсы частотой около 2 Гц. В тот момент, когда на выходе D1.2 единица, диод VD1 закрыт и частота на выходе мультивибратора на D1.3 и D1.4 составляет около 900 Гц. Когда на выходе D1.2 ноль, диод VD1 открывается и подключает резистор R2 параллельно резистору R3 изменяя R составляющую одной из RC цепей мультивибратора на D1.3 и D1.4.

В результате частота импульсов на выходе этого мультивибратора возрастает, примерно, до 1100 Гц. Таким образом, частота, поступающая на динамик периодически (с частотой около 2 Гц) меняется между 900 Гц и 1100 Гц.

Сирена, при питании 12В, потребляет ток не более 0,5 А. Напряжение питания Un может быть в пределах 5-15 В, при этом, соответственно, меняется громкость звука. Высокочастотный динамик — любой ВЧ, сопротивлением 8...2 Ом.

Подбором резисторов R3 и R4 (при отключенном диоде VD1) устанавливают желаемую низкую частоту (800-1000 Гц), при этом нужно, чтобы резисторы R3 и R4 были одинаковыми. Затем подключают R2 параллельно R3 и подбором номинала R2 устанавливают высокую частоту (1000-1300 Гц). После, восстанавливают соединение VD1 и подбором R1 устанавливают быстроту перемены частот.
