Лампово-транзисторный усилитель мощности

В KB трансиверах и передатчиках с усилителем мощности, построенном на основе электронной лампы, обычно используется транзисторный предварительный каскад с резонансным контуром в коллекторной цепи. В результате при смене диапазонов требуется не только переключать выходные П-контуры передатчика, но и контуры предварительного усилителя, что усложняет настройку УМ и понижает его устойчивость работы.

Но это еще не все, включение в коллекторной цепи мощного транзистора колебательного контура может привести к появлению дополнительных искажений, вызванных нелинейностью емкости коллекторного перехода.

Ниже предлагается неоднократно опробованная лампово-транзисторная схема выходного каскада. В ней используется каскадная схема включения транзистора VT4 и электронной лампы 6П45С (использование этой лампы выгодно и тем, что в отличие от различных пентодов типа "ГУ", этот тетрод имеется в широкой продаже, так как на его основе строились выходные каскады строчной развертки Ч/Б ламповых телевизоров).

VT3 включен по схеме с общим эмиттером, лампа - по схеме с общей сеткой. Такое построение дало возможность хорошо согласовать низкое выходное сопротивление транзисторного каскада с лампой, и обеспечило хорошую линейность АЧХ усилителя мощности. Другое достоинство в том, что у лампы оказались заземленными обе сетки и лучевые электроды. Проходная емкость лампы в результате этого стала очень малой и отпала необходимость в ее нейтрализации.

Для повышения входного сопротивления этого каскада на его входе включен эмиттерный повторитель на транзисторе VT1. Поскольку связь между каскадами гальваническая ток покоя выходного каскада устанавливается изменением напряжения смещения на базе этого транзистора при помощи R5.

Для повышения стабильности каскадная схема охвачена отрицательной обратной связью через резисторы R9 и R10. При токе покоя 26 mA и анодном напряжении 600В, при подаче на вход сигнала мощностью 10 мВт. на выходе получается мощность около 130Вт, и это на всех KB диапазонах от 160М до 10М. Интермодуляционные искажения пятого и третьего порядка не более -37дб.

В каскаде предусмотрена защита транзистора VT3 при пробое лампы. Для этой цели включена цепь VD1-VD4, ограничивающая напряжение на коллекторе этого транзистора до 50 В.

Входное сопротивление усилителя мощности около 400 ом. Для получения выходной мощности в 130Вт напряжение сигнала на входе усилителя должно быть 1,8В, что в принципе может обеспечить простой транзисторный смеситель. В результате при построении передающего тракта можно вообще исключить все промежуточные каскады между смесителем и усилителем мощности.

С целью блокировки усилителя мощности в режиме приема, используется транзисторный ключ на VT2. При подаче на его базу через резистор R7 напряжения высокого логического уровня (или соединения с шиной питания трансивера, например +15В) транзистор открывается и, таким образом шунтирует цепь смещения транзистора VT1, выключая весь УМ. При передаче на этот резистор поступает нуль (соединение с общим проводом).

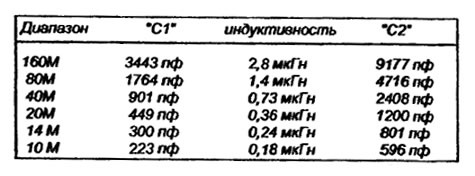

Эквивалентное сопротивление выходного каскада 900 ом, на его выходе нужно включить П-образные фильтры, переключаемые при смене диапазонов. В таблице приводятся значения емкостей первого конденсатора фильтра "С1", второго - 9С2Г и индуктивности для сопротивления антенны 75 ом.

Лампово-транзисторный усилитель мощности

Паспортное значение максимальной мощности рассеяния для лампы 6П45С-35 Вт, в этом усилителе при анодном токе 330 мА и напряжении 600В на лампе рассеивается 70 Вт. Однако это не снижает надежность, поскольку такая мощность имеет место только на пиках огибающей SSB сигнала или во время телеграфных посылок.

Средняя мощность лежит в допустимых пределах, и все же при конструировании усилителя нужно принять меры к принудительному охлаждению лампы, для чего желательно суму лампу расположить горизонтально и обдувать ее воздухом при помощи электровентилятора, такого как устанавливается на компьютерах типа IBM, включенного на максимальные обороты.

Оба транзистора VT1 и VT3 так же нуждаются в теплоотводе, его роль выполняет металлическое шасси, на котором смонтирован усилитель. Транзисторы нужно закрепить в непосредственной близости от лампы, и так что бы обеспечить теплоотвод.

Анодный дроссель L1 намотан на цилиндрическом каркасе из керамики диаметром 14 мм. Он содержит 270 витков провода ПЭВ 0,31, намотанных виток к витку. L2 намотан на постоянном резисторе R4, он содержит 200 витков ПЭВ 0,16, намотанных внавал. L3 содержит 3 витка ПЭВ 0,9, намотанных непосредственно на R2.

При правильном монтаже усилитель не требует настройки, нужно только установить ток покоя лампы 25 мА подстройкой R5. В заключение следует сказать, что этот УМ нельзя использовать в диапазоне 27Мгц, поскольку там при ЧМ постоянно передается несущая и лампа выйдет из строя от перегрузки.
