Комплект микросхем КР1506ХЛ1 и КР1506ХЛ2 применяется уже более девяти лет в системах дистанционного управления телевизоров на ИК лучах (в основном типа 2УСЦТ-4УСЦТ). За это время разработано множество оригинальных схем дистанционного управления, но роднит их одно - для питания микросхемы-дешифратора КР1506ХЛ2 используется источник 18В.
Большой интерес представляет применение этого комплекта микросхем для управления бытовыми электро-приборами. Чтобы управлять им дистанционно при помощи KP1506XЛ2 его схему нужно немного изменить (рисунок 3), заменив транзисторные ключи логическими инверторами.
При этом сам дешифратор будет иметь такую схему - рисунок 4. На входы инверторов подают сигналы с любых двух выходов D1, например с вывода 8 - на включение, а с вывода 10 - на выключение. Тогда нажатие на пульте на кнопку "2" включит нагрузку, а на кнопку "5" - выключит.
Рисунок 4
Если нужно одним пультом управлять двумя независимыми выключателями, нужно собрать два дешифратора (рисунок 4), при этом в первом использовать выводы 8 и 9 (кнопки "2" и "3"), а во втором 10, 11 (кнопка "5" и новая кнопка "9"). Но это по требует подключения новой кнопки "9" на пульте (одну из не используемых) между выводами 23 и 14 КР1506ХЛ1 в пульте.

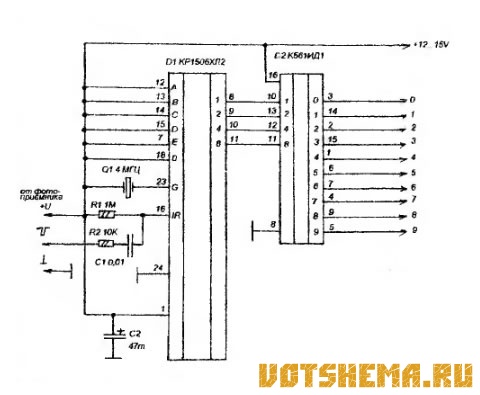

Для управления различными десятью устройствами нужна схема, показанная на рисунке 5. Здесь сигналы на внешние устройства поступают с выходов двоично-десятичного дешифратора D2.
Пульт также нуждается в доработке, нужно подключить две дополнительные кнопки между выводами 14 и 23 и выводами 14 и 22 микросхемы КР1506ХЛ1 в пульте (имеется ввиду стандартный пульт).
Рисунок 5
