Схема одного из вариантов такой системы управления приводится на рисунках 1 и 2. Пульт (рис. 1) представляет собой мультивибратор. генерирующий импульсы частотой 36 кГц, на выходе которого через транзисторный ключ включен ИК-светодиод. При нажатии на кнопку S1 пульт генерирует вспышки ИК-света с частотой 36 кГц. Продолжительность генерации равна продолжительности удержания кнопки нажатой, плюс, время на разрядку конденсатора С2.
Схема приемного узла приведена на рис. 2. При поступлении на фотоприемник А1 сигнала от пульта (частотой 36 кГц), на его выходе устанавливается логический ноль, а в отсутствие сигнала. - единица. Таким образом, нажимая и отпуская кнопку S1 (рис. 1) мы создаем на выходе А1 (рис. 2) одиночный импульс, длительность которого равна длительности импульсной пачки (с заполнением 36 кГц) поступившей от пульта. Этот импульс управляет D-триггером D1, каждый раз изменяя его состояние на противоположное.

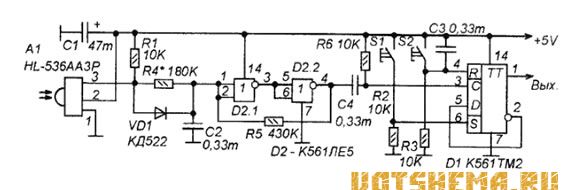

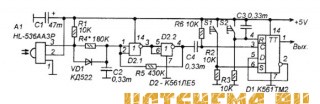

Рисунок 3В схеме на рисунке 3 после интегрального фотоприемника А1 включена цепь R1, R4. VD1. С2 и своеобразный триггер Шмитта на элементах D2.1 и D2.2. При приеме сигнала стандартного пульта конденсатор С2 не успевает разрядится через R4 и обратное сопротивление диода VD1, поскольку, в промежутках между импульсами его заряд быстро восстанавливается открывающимся диодом VD1.
Если же поступает сигнал от пульта, схема которого показана на рис. 1, длительность отрицательного импульса значительно больше и С2 успевает разрядиться через R4. Как только напряжение на С2 опускается ниже порогового для элемента D2.1, на выходе D2.2 возникает логический ноль, который, при помощи цепи R6-C4 создает импульс управления триггером D1 и, одновременно, резистор R5 включается параллельно С2 чем ускоряет его разрядку.
Налаживание системы заключается в настройке передатчика на частоту резонанса интегрального фотоприемника А1, подбором сопротивления резистора R1 (рис. 1). Затем, нужно подобрать сопротивление резистора наименьшим R4 (рис. 3), при котором чтобы система не реагирует на команды стандартного пульта. При этом, сопротивление R5 должно быть как минимум в два раза больше сопротивления R4.
Выходные каскады могут быть сделаны по любой схеме (ключ с реле, тиристоры и др.).
