Источник питания флуоресцентных ламп

Пока идут споры о том. как скоро лампы накаливания в наших квартирах будут заменены сверхяркими светодиодами, продолжает стремительно развиваться сектор газоразрядных энергосберегающих ламп. Сейчас уже кроме привычных нам с детства ЛДС - стеклянных трубок полутораметровой длины, которые все время мигают и от которых болит голова, выпускается целый спектр энергосберегающих ламп, выполненных более компактно и оформленных с цоколем, позволяющим их вкручивать в обычный патрон для лампы накаливания.

На рисунке показана стандартная схема включения ЛДС. Эта схема, со стартером и дросселем, применяется уже много лет. Главный ее недостаток в том. что напряжения 220V фактически не достаточно для получения устойчивого разряда. Поэтому в лампе есть нити накаливания и стартер, задача которых в том, чтобы разогреть электроды лампы до состояния достаточного для возникновения разряда Именно это и является источником нестабильной работы таких ламп.

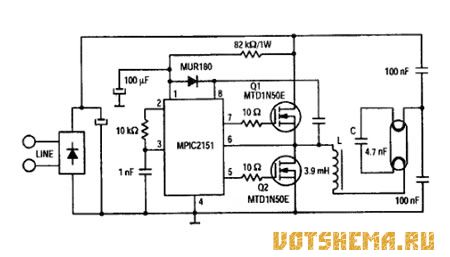

Рисунок 6
Источник питания флуоресцентных лампСуществует много аналогичных схем электронных балластов, выполненных на другой элементной базе, по аналогичным схемам. Другой способ питания ЛДС заключается в питании лампы повышенным импульсным напряжением, в этом случае исключается надобность в подключении нитей накала, можно использовать специальные ЛДС без накальных цепей или со сгоревшими нитями накала. Значительно повышается надежность из-за того, что нити накала не используются.

Рисунок 7

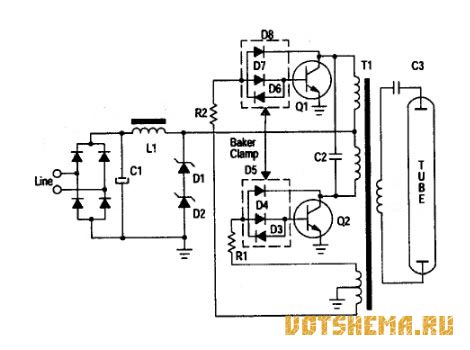

Источник питания флуоресцентных лампНа рисунке 7 приводится схема такого источника питания на биполярных транзисторах. Фактически это двухтактный импульсный генератор, питающийся выпрямленным напряжением электросети. Первичные обмотки импульсного трансформатора включены в коллекторные цепи транзисторов. Обратная связь создается с помощью обмотки трансформатора, включенной в базовые цепи транзисторов.

Рисунок 8
Источник питания флуоресцентных лампНа вторичной (повышающей) обмотке импульсного трансформатора выделяется повышенное переменное напряжение, которое подается на ЛДС через разделительный конденсатор С3. Стабилитроны D1 и D2 служат для защиты транзисторов от перенапряжения, суммарное напряжение стабилизации этих стабилитронов должно быть больше напряжения на выходе выпрямителя. Схема аналогичного источника на Н2-биполярных транзисторах приведена на рисунке 8.
