Микросхема STK6327B
Категория: Микросхемы

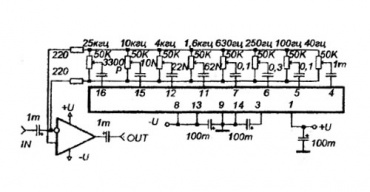

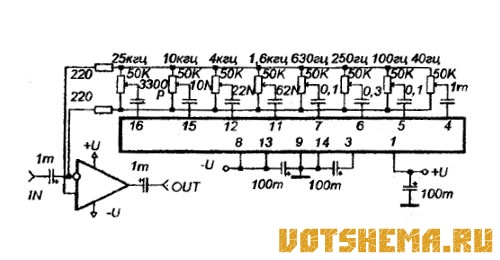

Микросхема STK6327B

Гибридная микросхема, в корпусе SIL с 16-ю выводами, содержит узел активных фильтров для построения восьмиполосного эквалайзера на основе операционного усилителя. Предназначена для работы в аудиоаппаратуре высокого класса. Средние частоты полос определяются номиналами внешних конденсаторов. Работает с ОУ общего применения, например К140УД708.

Технические параметры:

+/- U от +/- 3.5V до +/- 7.5V, ток покоя 12 mА, Диапазон частот 20-30000 Гц, Диапазон регулировок +/- 12дб, КНИ на частоте 1 кГц не более 0,01%, Входное сопротивление 56 ком.
