Схема мощного лампового стерео усилителя

Ламповый стереофонический усилитель мощности предназначен для работы в составе любительского аудиокомплекса. Он обеспечивает на нагрузке 8 ом мощность 20 Вт. при коэффициенте нелинейных искажений не более 0,2%. Диапазон воспроизводимых звуковых частот 10гц-30000 Гц при неравномерности 6 дб. Номинальное входное напряжение сигнала ЗЧ - 0,8В, при входном сопротивлении 400 кОм.

Такие характеристики позволяют подключить усилитель к любому стандартному предварительному усилителю.

Принцип работы стереоусилителя

Стереофонический усилитель содержит пять ламп. Входной каскад на двойном триоде 6Н2П выполняет роль предоконечного усилителя и фазоинвертора. Лампа содержит два идентичных триода, которые работают в разных стереоканалах, имеющих одинаковые схемы.

Выходной каскад построен по двухтактной схеме на пентодах 6П14П. На выходе включен трансформатор TZ согласующий выходной каскад с низким сопротивлением нагрузки. Для исключения вероятности самовозбуждения на ВЧ в сеточных цепях пентодов включены низкоомные резисторы R7 и R8.

Питается усилитель от трансформаторного источника на Т1. Напряжение анодного питания +300B, получается на выходе выпрямителя на D1 и 02, затем следует фильтр подавления пульсации. Для питания цепей накала используется отдельная обмотка 6-7 Этот источник питания используется для питания обеих каналов стерео усилителя.

Усилитель смонтирован на коробчатом дюралюминиевом шасси размерами 420x300x82мм. Лампы и трансформаторы устанавливаются на поверхности шасси, и выставляются на показ, все остальные детали монтируются внутри шасси на установочных контактных лепестках и гребенках и на выводах ламповых панелек.

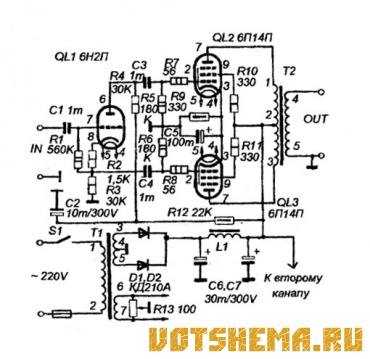

Схема мощного лампового стерео усилителя

При монтаже деталей на ламповых панельках нужно учитывать, что их выводы при длительной работе усилителя испытывают достаточно большой нагрев, по этому монтаж должен обеспечивать не только надежную пайку но и надежное механическое закрепление (накрутка, навивка выводов перед пропайкой).

Электролитические конденсаторы и диоды устанавливаются также внутри шасси, и крепятся они горизонтально при помощи металлических кронштейнов. Диоды крепятся к ним через текстолитовые прокладки.

Трансформаторы закрепляются в вырезах шасси, так что они частично находятся внутри его, частично на поверхности.

Вся конструкция помещается в ящик из ДСП. Ящик верхней крышки не имеет, ее роль выполняет верхняя часть шасси с лампами и трансформаторами.

Все три трансформатора (сетевой и два выходных) наматываются на каркасах с Ш-образном сердечником размера Ш-85.

Первичная обмотка (сетевая) трансформатора Т1 имеет 1000 витков проводи ПЭВ 0,43, вторичная анодная 2400 витков ПЭВ 0,23 с отводом от середины. Накальная обмотка имеет 33 витка ПЭВ 1,0.

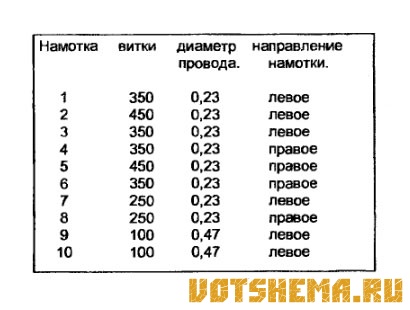

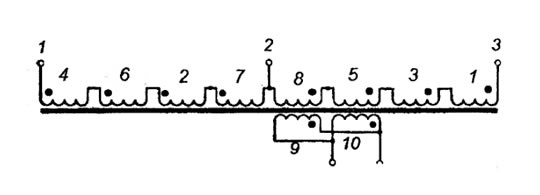

Намотка выводных трансформаторов требует наибольшей тщательности. Схема намотки показана на рисунке 2, а все остальным данные в таблице.

Схема мощного лампового стерео усилителя
