Категория: Микросхемы
Микросхемы УМЗЧ STK4018-4048

Эти микросхемы содержат в своем составе усилители мощности ЗЧ в гибридном исполнении для построения качественного Hi-Fi звукоусилительного тракта.

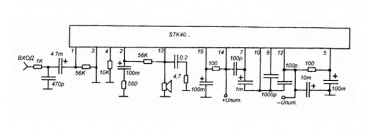

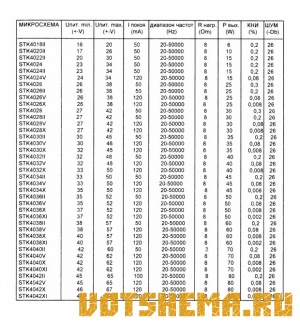

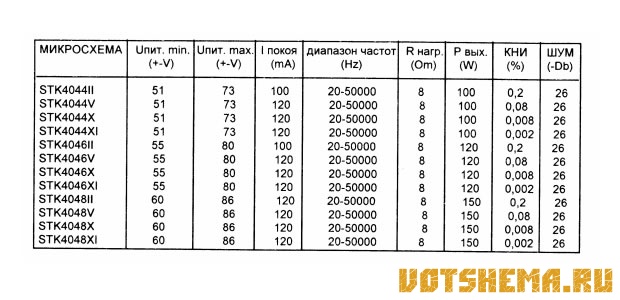

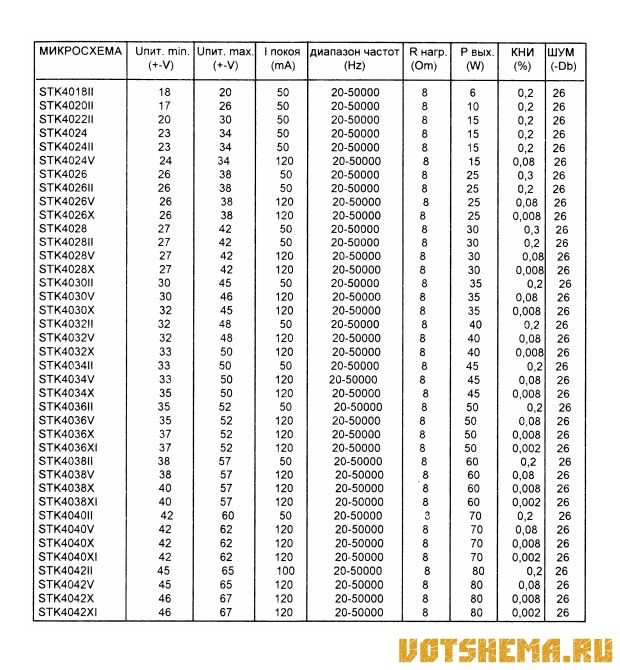

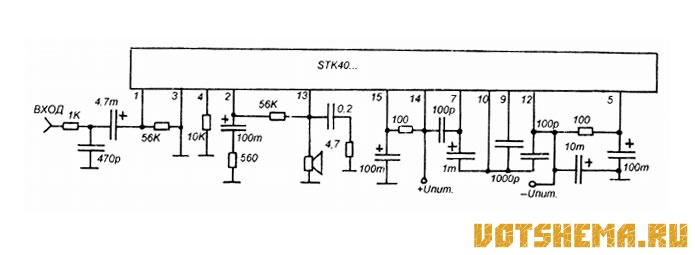

Питание двуполярное. Исполнение в корпусах SIP 10 с 15-ю или 18-ю выводами (выводы 16, 17 и 18 не используются). Имеют идентичные схемы включения, но отличаются параметрами, которые сведены в таблицу.

Микросхемы УМЗЧ STK4018-4048 Микросхемы УМЗЧ STK4018-4048

При конструировании звукоусилительного устройства на основе этих микросхем нужно иметь ввиду, что их выходные каскады не имеют системы защиты от короткого замыкания в цепи нагрузки. При эксплуатации требуется теплоотвод.
