УКВ-ЧМ диапазон приемника

Частотомер с ручным пуском

Приемный тракт малогабаритной СВ-Радиостанции

Схема многоточечного управления светом
Схема многоточечного управления светом

При организации освещения длинных коридоров, складских помещений, требуется система управления светом, при помощи которой можно включать и выключать свет из разных мест помещения. Причем, все выключатели должны быть равнозначными, то есть, любым из них можно как включить, так и выключить свет. Раньше для таких целей применялись сложные схемы из, так называемых, коридорных переключателей.

Читать далее...



Схема акустического выключателя ламп накаливания
Схема акустического выключателя ламп накаливания

Распространённые осветительные лампы по потреблению электроэнергии занимают одно из первых мест среди других бытовых приборов. Даже в небольшой квартире обычно используется более десятка лампочек. Для того чтобы снизить расход электроэнергии, затрачиваемой на освещение, можно сделать несложное устройство автоматики.

Читать далее...



Простая светодинамическая установка
Простая светодинамическая установка

На рисунке показана схема простейшей светодинамической установки, которую можно собрать за несколько минут. Схема примитивная и её работа ни чем не удивляет. Но главное (и единственное) достоинство — предельная простота и технологичность.

Трансформатор Т1 — от абонентского громкоговорителя (радиоточки), на его низкоомную обмотку (к которой в радиоточке был подключен динамик) подается входной сигнал.

Читать далее...



Схема светодинамической установки
Схема светодинамической установки

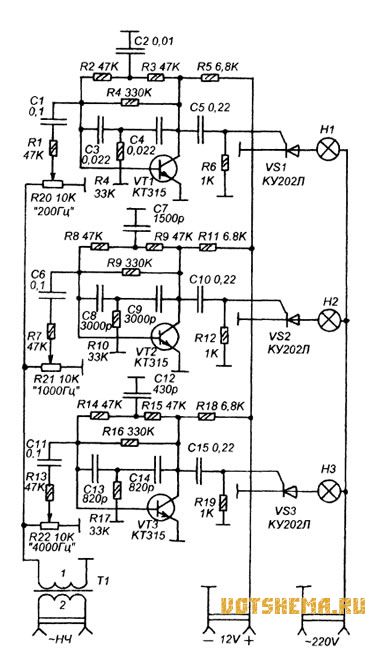

За последние 5-10 лет ни в одном из популярных радиолюбительских изданий нет ни одного описания простой, пусть даже примитивной, светодинамической установки. Желая восполнить этот пробел, предлагаю схему несложной трехканальной СДУ, которая исправно служит мне уже более 10 лет. За это время, в качестве подарков для родственников и друзей, мною было изготовлено еще четыре такие установки, которые работают и сейчас.

Схема проста, она состоит из трех активных фильтров с Т-мостами на RC-компонетах. Достоинство таких фильтров в более ярко выраженной резонансной кривой, по сравнению с обычными пассивными фильтрами. Всего три фильтра, фильтр на транзисторе VT1 выделяет полосу частот от 20Гц до 400 Гц, фильтр на VT2 — 300-2000 Гц, и последний фильтр, на VT3 — 1500-6000 Гц. Резонансные частоты, соответственно,. 200 Гц, 1000 Гц и 4000 Гц.

Читать далее...
