Устройство блокировки телефонного звонка

Источник питания ламп дневного света

Сигнализатор для слабослышащих

Схема микромощного радиопередатчика
Схема микромощного радиопередатчика

Сделать радиовещательную станцию, сигнал которой можно принять на любой УКВ ЧМ радиоприемник, расположенный не далее 50 метров от передающей антенны, оказывается совсем несложно. На рисунке 1 показана схема нашего передатчика, работает он в УКВ ЧМ радиовещательном диапазоне. Передатчик состоит из генератора на транзисторе VT2 и модуляторе на транзисторе VT1.

Читать далее...



Лампово-транзисторный усилитель мощности
Лампово-транзисторный усилитель мощности

В KB трансиверах и передатчиках с усилителем мощности, построенном на основе электронной лампы, обычно используется транзисторный предварительный каскад с резонансным контуром в коллекторной цепи. В результате при смене диапазонов требуется не только переключать выходные П-контуры передатчика, но и контуры предварительного усилителя, что усложняет настройку УМ и понижает его устойчивость работы.

Читать далее...



Радиоканал прямого преобразования
Радиоканал прямого преобразования

В некоторых случаях бывает нужно на некоторое расстояние передать сообщение о каком-то событии, например, срабатывании датчика. Обычно радиолюбители используют простой радиопередатчик (с модуляцией) и приемный супергетеродинный тракт, например на основе микросхемы К174ХА2 или К174ХА26, либо сверхрегенератор со всеми его недостатками.

Читать далее...



ЧМ Передатчик 144 МГц
ЧМ Передатчик 144 МГц

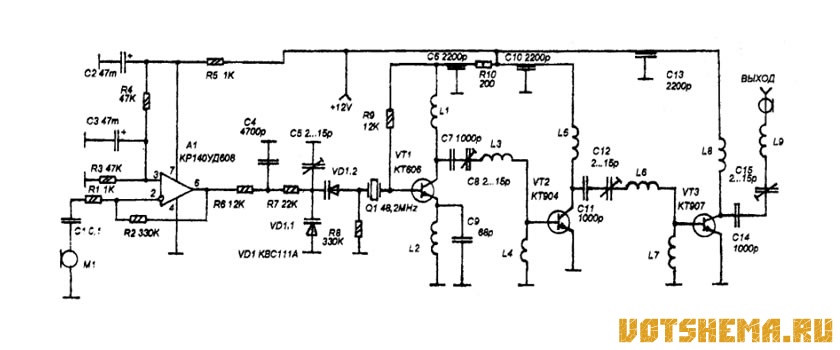

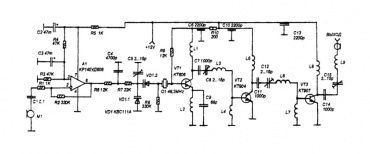

Передатчик работает на одном частотном канале, определяемым установленным кварцевым резонатором. Модуляция частотная. Выходная мощность на нагрузке 100 ом - 3 Вт при питании от источника 12В. На вход подают сигнал от динамического микрофона. Принципиальная схема показана на рисунке. Роль микрофонного усилителя играет операционный усилитель А1. С его выхода низкочастотное напряжение через фильтр R6C4R7 поступает на варикапную матрицу VD1, которая включена последовательно с кварцевым резонатором Q1.

Читать далее...
