Простая СВ-радиостанция с амплитудной модуляцией

Радиостанция работает на одной фиксированной частоте в диапазоне 27 МГц с амплитудной модуляцией. Дальность уверенной связи между двумя таким радиостанциями на открытой площадке составляет около 1000 М. В городских условиях дальность зависит от конкретной обстановки (интенсивность помех, наличие металлических и железобетонных зданий, и т.п.).

В сельской местности, в степи, при благоприятных погодных условиях, дальность связи может достигать нескольких километров. Питается радиостанция от автономного источника напряжением 9 В (две гальванические батареи по 4,5 В каждая). Если мощности не достаточно, то можно применить усилитель для СВ-радиостанции.

Кварцевые резонаторы выбраны Q2 на 27,2 МГц, a Q1 на 26,665 МГц. Таким образом ПЧ равна 465 кГц. Но это не обязательно, нужно выбрать Q2 любой на частоту в диапазоне 27 МГц или на вдвое меньшую частоту, например 13,5 МГц. Тогда частота несущей будет 27 МГц, а резонатор Q1 должен быть на частоту гетеродина или на половину частоты гетеродина, которая должна отличаться от частоты несущей на 300-1500 Гц. Например Q1 на 13 МГц, тогда частота гетеродина будет 26 МГц, а промежуточная частота 1000 кГц. Ясное дело, при этом нужно будет перестроить контура ПЧ подбором С6 и С8.

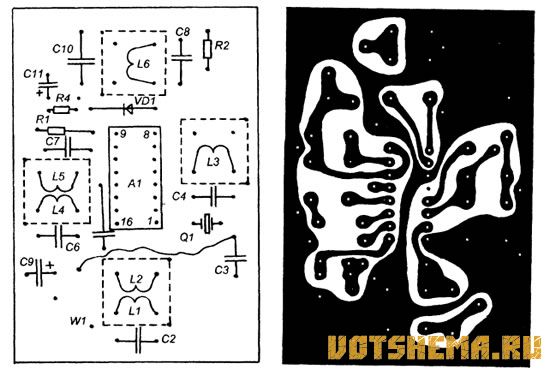

Простая СВ-радиостанция с амплитудной модуляцией
