Схема электронных приборов на микросхеме К561ЛА7 (К176ЛА7)

Рассмотрим схемы четырех электронных приборов построенных на микросхеме К561ЛА7 (К176ЛА7). Принципиальная схема первого прибора показана на рисунке 1. Это мигающий фонарь. Микросхема вырабатывает импульсы, которые поступают на базу транзистора VT1 и в те моменты, когда на его базу поступает напряжение единичного логического уровня (через резистор R2) он открывается и включает лампу накаливания, а в те моменты, когда напряжение на выводе 11 микросхемы равно нулевому уровню лампа гаснет.

Таким образом, когда на вывод 2 D1.2 поступает нуль, этому элементу будет веера вно разряжен или заряжен конденсатор С2, не зависимо от того, что происходит на выводе 1, на выводе 3 будет единица. Если на вывод 2 подать единицу ситуация изменится на обратную и мультивибратор станет генерировать импульсы.

Управление мультивибратором происходит при помощи элемента D1.1. Для запуска реле времени нужно нажать на кнопку S1 и отпустить её (замкнуть и разомкнуть её контакты). При этом конденсатор С1, при замыкании S1 разрядится и, при размыкании контактов S1 начнет заряжаться через R1. Все это время пока он заряжается уровень на входах D1.1 будет единичным и на выходе этого элемента будет нуль, а значит мультивибратор работать не будет, а в результате — тишина. Как только С1 зарядится на R1 будет низкое напряжение, соответствующее уровню логического нуля и такой же уровень будет на входах D1.1. Следовательно на выходе D1.1 будет единица и мультивибратор запустится, раздастся звук, сообщающий о том, что установленное время истекло.

Время, в течении которого заряжается С1 зависит от сопротивления R1 и чем R1 больше тем больше время. Резистор R1 переменный, если на него накрепить круг со шкалой, проградуированной в секундах, поворачивая его вал, на который нужно надеть ручку, можно будет устанавливать время, через которое, после кратковременного нажатия и отпускания S1 должен прозвучать сигнал. Разместив это устройство в подходящем корпусе можно сделать несложное реле времени для фотопечати.

Третье устройство — охранная сигнализация, которая реагирует на обрыв тонкого контрольного провода, — шлейфа, в качестве которого может быть использован тонкий намоточный провод в лаковой изоляции. Устройство может, например, охранять багаж, в этом случае шлейфом нужно обвязать багажную сумку, так, чтобы если ее поднять шлейф обрывался. В момент обрыва включится прерывистый звуковой сигнал, который будет продолжаться пока не выключат питание или не восстановят шлейф.

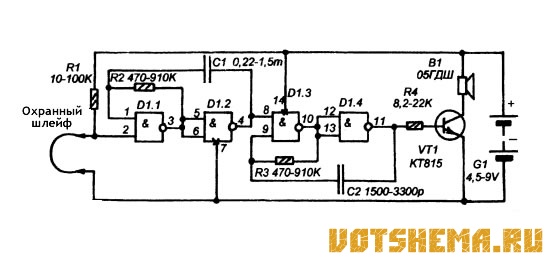

Рис.3
Схема электронных приборов на микросхеме К561ЛА7 (К176ЛА7)

Принципиальная схема охранного устройства показана на рисунке 3. В данной схеме используются два мультивибратора, первый на элементах D1.1 и D1.2, вырабатывающий импульсы низкой частоты, такие как в мигающем фонаре (рисунок 1), второй на элементах D1.3 и D1.4 вырабатывает звуковые импульсы, такие как в схеме на рисунке 2.

На выходе этого мультивибратора включен усилитель мощности на транзисторе VT1, в коллекторной цепи которого включен небольшой динамик от радиоприемника (подойдет любой динамик) по этому звук сигнализации получается достаточно громким. Мультивибраторы включены последовательно. Выход первого мультивибратора подключен к одному из входов первого элемента второго мультивибратора.

Поэтому мультивибратор на элементах D1.3 и D1.4 работает только тогда, когда на выходе первого мультивибратора единица, когда нуль — молчит. Таким образом, в результате работы обеих мультивибраторов звук получается прерывистым.

При отсутствии обрыва охранного шлейфа на вывод 2 элемента D1.1 поступает через шлейф нуль и первый мультивибратор не функционирует, при этом на его выходе также будет нуль. А этот нуль, в свою очередь, поступает на один из входов элемента D1.3 и так же блокирует и второй мультивибратор. На выходе которого (вывод 11) тоже нуль. В результате транзистор VT1 закрыт и динамик не звучит.

При обрыве шлейфа на вывод 2 D1.1 поступает единица через R1 и первый мультивибратор запускается. А вслед за ним и второй. На транзистор поступают импульсы звуковой частоты и динамик звучит.

Четвертое устройство — сигнализатор влажности, он издает звук если уровень воды в какой-то емкости или уровень влажности в какой то среде (песке, земле, тряпке) превысит некоторый уровень.
