Генератор ВЧ с низковольтным питанием

Особенность этого генератора в том, что при напряжении питания 0,5-1,5 В он способен выдавать высокочастотный гармонический сигнал на нагрузке 50 Ом мощностью до 0,08 Вт, потребляя, при этом, ток около 50 mА и обеспечивая стабильность частоты не хуже 10 в час.

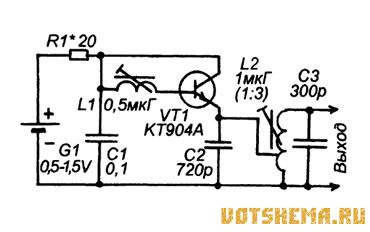

Его можно использовать в качестве основы для различных миниатюрных пультов радиоуправления системами сигнализации. При индуктивностях катушек, указанных на схеме, он генерирует на частоте около 27 Мгц.

Более точно вывести его на нужную частоту можно, выполнив подстройку индуктивностей катушек по методу последовательных приближений, так чтобы на нужной частоте, при нужном напряжении питания он обеспечивал максимальную выходную мощность.
