Приемный тракт малогабаритной СВ-Радиостанции

Преобразователь частоты, УРЧ и УНЧ построены на распространенных биполярных транзисторах, тракт промежуточной частоты и частотный детектор — на микросхеме К174УР3. Этот приемный тракт испытывался совместно с передатчиком.

Приемник предназначен для работы с узкополосной ЧМ на одном из каналов СВ-диапазона гражданской связи (27 МГц). Частота настройки фиксирована кварцевым резонатором в гетеродине. Напряжение питания 6 В, ток потребления не более 0,026 А, чувствительность, при отношении сигнал / шум = 3/1, не хуже 4 мкВ/м. Селективность по соседнему каналу при расстройке на 10 кГц не хуже 12 дб.

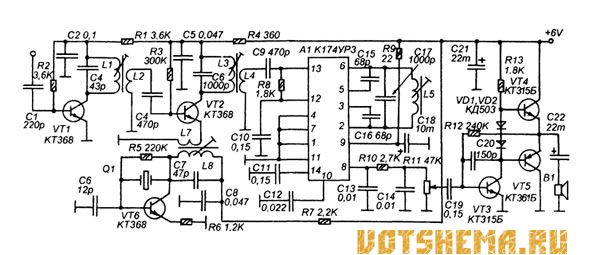

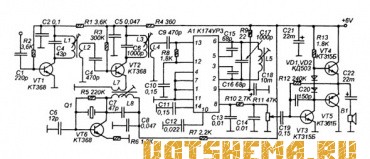

Принципиальная схема приемного тракта показана на рисунке. Входной сигнал от антенно-фидерного устройства поступает на каскад УРЧ на транзисторе VT1, работающем в барьерном режиме. Входного контура нет, сигнал поступает непосредственно на базу VT1 через разделительный конденсатор С1. В коллекторной цепи VT1 включен контур, который выполняет роль входного, L1-C3, настроенный на частоту принимаемого частотного канала.


С этого контура, через катушку связи L2 сигнал поступает на вход преобразователя частоты, построенного на транзисторе VT2. Входной сигнал поступает на базу VT2, сигнал гетеродина — на его эмиттер через катушку связи L7. А сигнал промежуточной частоты, выделяется в его коллекторной цепи.

Гетеродин выполнен на транзисторе VT6, его частота определяется кварцевым резонатором Q1 (может быть на требуемую частоту гетеродина, или на частоту в два или три раза ниже). Контур L6-C7 настраивают на частоту гетеродина (при этом генератор работает либо на первой, либо на второй, либо на третьей гармонике кварцевого резонатора, соответственно). Сигнал гетеродина поступает на смеситель через катушку L7, включенную в разрыв эмиттерной цепи транзистора - смесителя.

Контур L3-C6 настроен на промежуточную частоту. В данной схеме этот контур служит единственным звеном ФПЧ. Это сказывается на невысокой селективности приемного тракта, но в местности не перенаселенной СВ-радиостанциями это существенных неудобств не создает. Однако, всегда можно заменить разделительный конденсатор С9 на пьезокерамический фильтр на 465 кГц (от транзисторного приемника), и таким образом повысить селективность до общепринятых значений.

Но это возможно только в том случае, если есть комплект кварцевых резонаторов для приемного и передающего тракта с разносом частот 465 кГц (или 455 кГц, если пьезофильтр на 455 кГц). В большинстве же случаев приходится брать резонаторы на другие частоты. И здесь есть возможность, перестроив контур L3-С7 на другую ПЧ, обеспечить приемлемую работу радиостанции с такими резонаторами, имеющими другой разброс частот (в пределах 200-1200 кГц). Но и в этом случае можно повысить селективность, если одноконтурный ФПЧ дополнить еще одним-двумя контурами. Однако, налаживание радиостанции, при этом, существенно усложняется.

Тракт промежуточной частоты и частотного демодулятора выполнен на микросхеме А1 -К174УР7. Отличие от типовой схемы включения микросхемы состоит в том, что контур в фазовой цепи дискриминатора настроен на относительно низкую частоту (200-1200 кГц, в зависимости от ПЧ, по сравнению с типовым - 10,7 МГц). Такая схема тракта Г1Ч узкополосной СВ-радиостанции была многократно испытана радиолюбителями, и даже использовалась в одной из ранних отечественных промышленных СВ-радиостанций.
