Схема автомобильного зарядного устройства 5В
Схема автомобильного зарядного устройства 5В

Схема зарядного устройства показана на рисунке 2, это DC-DC преобразователь, дающий стабильное напряжение +5V при токе до 0,5А, и входном напряжении в пределах 7...18V. Посмотрев на схему, может возникнуть вопрос, - зачем такие сложности, когда, казалось бы, можно обойтись одной кренкой. Вопрос справедливый. Действительно, аналогичное зарядное устройство можно сделать, например, по схеме на рисунке 1. И такая схема будет работать.

Но обратите внимание на то, что КР142ЕН5А это обычный линейный стабилизатор, и при входном напряжении 12V и токе нагрузки 0,5А мощность, которая будет рассеиваться на регулировочном транзисторе микросхемы КР142ЕН5А может быть более 6W. Микросхема будет нагреваться, потребуется достаточно объемный и тяжелый радиатор. Не говоря уже о низком КПД такой схемы.

Схема, показанная на рисунке 2 работает как импульсный источник, и при нормальном режиме работы рассеивает очень незначительную мощность. Здесь совершенно нет ничего, чему требуется отвод тепла. Кроме того, что она имеет очень высокий КПД, такая схема позволяет собрать адаптер в виде очень легкой и компактной конструкции.

Конечно, есть и минус, - схема значительно сложнее, содержит много деталей, суммарная стоимость которых существенно больше цены КР142ЕН5А и пары конденсаторов.

Подключается зарядное устройство к прикуривателю автомобиля. Диод VD1 на всякий случай защищает схему от неправильной полярности входного напряжения. Стабилитрон VD2 - защита от коротких импульсов высокого напряжения, которые могут быть в сети не очень нового автомобиля.

На микросхеме А1 собраны основные узлы преобразователя, - генератор импульсов, регулятор их ширины и измерительный компаратор, сравнивающий выходное напряжение с опорным, вырабатываемым внутренним стабилизатором микросхемы. Вход компаратора, - вывод 5.

На него подается напряжение с выхода схемы через делитель на резисторах R4-R6. Коэффициент деления зависит от положения движка подстроенного резистора R5. Этим резистором при настройке преобразователя устанавливают требуемое выходное напряжение (в данном случае это 5V).

Детали. Диод VD1 - любой выпрямительный кремниевый диод с допустимым прямым током не ниже 0,7А. VD2 - стабилитрон средней мощности, с напряжением стабилизации 20-30V. VD3 - диод с барьером Шоттки с допустимым прямым током не ниже 2A. VD4 -стабилитрон средней мощности с напряжением стабилизации 5,0-5,6V. HL1 - любой индикаторный светодиод.

Обратите внимание, - у всех диодов и стабилитронов, типы которых указаны на схеме, пояском на корпусе отмечен КАТОД. Конденсаторы С1 и С4 любые электролитические малогабаритные, например, К50-35 или JAMICON, с допустимым напряжением С1 - не ниже 20V, С4 - не ниже 6,3V.
Резисторы - обычные. Резисторы R1, R2, R3 можно заменить одним резистором мощностью 1W и сопротивлением 0,3 Оm. Резистор должен быть непроволочным.

Катушка L1 намотана на ферритовом кольце диаметром 16 мм, для намотки используется провод ПЭВ - 0.47. Число витков - 80. Намотка равномерно распределена по всей окружности кольца.

Схема автомобильного зарядного устройства 5В

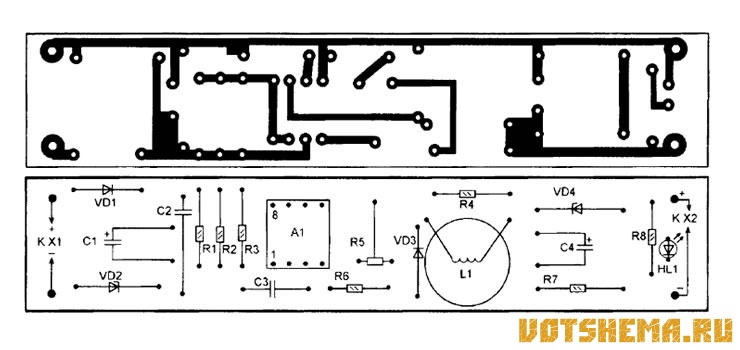

Все детали помещены на печатную плату, монтаж и разводка которой показаны на рисунке 3. Плата помещена в пластмассовый корпус размерами примерно 120x30x20 мм. Со сторон торцов выходят два кабеля, один из которых оконечен стандартным разъемом для подключения переносной лампы к автомобильному прикуривателю, а второй - таким штекером, как у зарядного устройства вашего мобильного телефона.

Если все детали исправны и нет ошибок в монтаже, налаживание - это только регулировка выходного напряжения резистором R5.

Такую же схему можно использовать и для зарядки батареи МР-3 плеера, например, сделав выходной кабель с USB-разъемом можно заряжать аккумулятор МР-3 плеера iPOD или другого аналогичного. В принципе, на корпусе зарядного устройства можно установить какой-то разъем в качестве Х2, например, USB (+5V на контакт 1, -5V на контакт 4), и сделать несколько сменных кабелей (для телефона, радиостанции, МР3 плеера и др.). Если нужно другое напряжение, соответственно, перенастройте делитель R4-R5-R6 и замените стабилитрон VD4.
