Подключение видеокамеры через RF-модулятор

Для организации видеонаблюдения обычно используют черно-белые миниатюрные видеокамеры, такие как KPC-S400. Видеокамера питается от источника напряжением 9-13V (номинал 12V), и имеет стандартный низкочастотный видео-выход, и, опционно, аудио-выход. Эти видео и аудиосигналы по экранированным кабелям подаются на низкочастотные входы любого телевизора или специального монитора. Но, передача сигнала по НЧ не всегда оптимальна.


В некоторых случаях, особенно при значительном удалении камеры от телевизора, была бы более удобна передача на радиочастоте, по одному антенному кабелю. Но для этого необходим RF-модулятор с выходом достаточной мощности. Для передачи на метровом диапазоне можно с успехом использовать плату модулятора от неисправной 8-битной телеигровой приставки. Например, от приставки «Simba'S».

Обычно простые игровые приставки служат недолго, и выходят из строя из-за поломки разъемов для подключения джойстиков, картриджа, или повреждения микросхемы-капли процессора. При этом плата модулятора, на которой расположены разъемы для подключения телевизора и источника питания, остается целой. Данный модулятор работает в диапазоне «МВ-3» и имеет достаточно большую мощность, чтобы сигнал по кабелю РК-75 можно было передать на несколько сотен метров.

Вскрываете неисправную игрушку и извлекаете плату модулятора (её легко узнать по наличию разъемов для телевизора и источника питания). От этой платы к плате процессора идет четырехпроводной ленточный кабель, - его можно обрезать.

Подключение видеокамеры наблюдения к плате модулятора приставки «Simba'S» показано на рисунке. Плата изображена со стороны печатных дорожек. В качестве источника питания используется штатный адаптер приставки «Simba'S», с выходным не стабилизированным напряжением 10V.

Видеокамера подключается к тем дорожкам, к которым был подключен ленточный кабель, идущий к плате процессора. Две площадки не используются. Для того чтобы генератор ВЧ модулятора заработал при подаче видеосигнала от телекамеры, на базу транзистора, осуществляющего амплитудную модуляцию, нужно подать напряжение смещения, - через резистор R сопротивлением 10 kOm.

Резистор припаян со стороны печатных дорожек, между площадкой видеовхода и плюсом питания. Никаких других переделок на плате модулятора не требуется. Видеокамера питается несколько пониженным напряжением (9-10V вместо 12V), но это не ухудшает её работы.

Кабель включается в антенное гнездо любого черно-белого или цветного телевизора, который используется в данной системе наблюдения как монитор. Затем телевизор можно настроить на нужный канал. Если использовать антенный разветвитель и РЧ-модуляторы, настроенные на разные частотные каналы, можно работать с несколькими камерами, переключая их как телевизионные программы.

Но есть и недостаток, - такая система не может работать со специализированными мониторами систем наблюдения, которые фактически представляют собой черно-белые телевизоры без радиоканалов. Именно из-за отсутствия у них радиоканала. Выход из положения можно найти почти бесплатно, собрав в отдельном корпусе схему радиоканала телевизора, используя в качестве основы модуль радиоканала негодного телевизора 3-УСЦТ.

Необходимо использовать модуль радиоканала целиком, то есть, на плате должен быть хотя-бы один селектор СКМ (метрового диапазона), субмодуль СМРК. А платы синхронизации УСР может и не быть, так как она в данном случае не нужна.

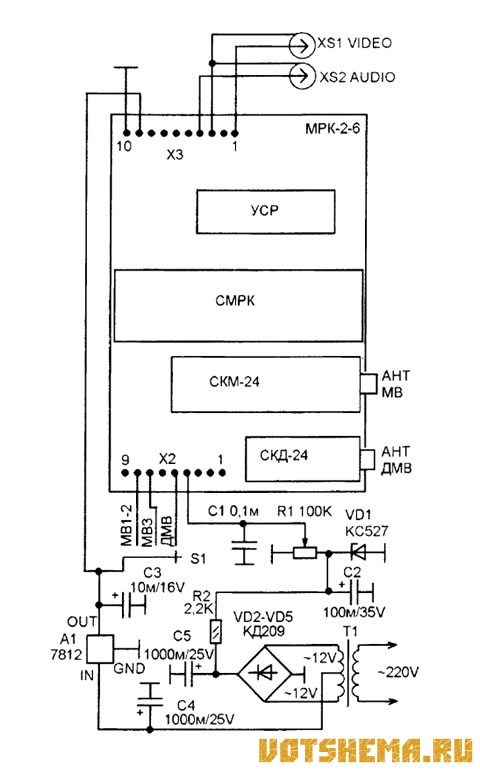

На рисунке 2 показано как подключить МРК 3-УСЦТ отдельно от телевизора. Модуль МРК изображен со стороны деталей. Нужны только два разъема - Х2 (который в телевизоре соединяется с узлом управления) и Х3 (к которому подключают плату сопряжения с видеомагнитофоном).

Питание 12V подается на контакты 10 и 9 разъема Х3. Выходные видео и аудио сигналы. которые нужно подать на входы контрольного монитора, снимаются с контактов 1 и 4 (контакт 3 - общий) разъема Х3.

Рис.2
Подключение видеокамеры через RF-модулятор

На рисунке 2 показан всеволновый модуль МРК, в котором есть оба селектора - метровый (СКМ-24) и дециметровый (СКД-24). Антенные входы у них разные (разъемы расположены непосредственно на их корпусах). Кабель идущий от модулятора нужно включить в разъем селектора СКМ-24.

Переключатель S1 служит для переключения диапазонов. От него можно отказаться, если радиоканал будет работать исключительно с сигналом модулятора от игровой приставки. При этом, подайте +12V на контакт 7 Х2 (чтобы включить «МВ3»),

Настройка на частоту модулятора осуществляется с помощью переменного резистора R1, изменяющего постоянное напряжение на варикапах селектора СКМ-24. Лучше, если это будет многооборотный переменный или подстроечный резистор (можно использовать один из переменных резисторов от модуля выбора программ того же телевизора).

Источник питания трансформаторный на основе маломощного китайского трансформатора 220V/12V-0-12V/300mA. Такие трансформаторы сейчас очень часто бывают в продаже. Напряжение настройки стабилизировано параметрическим стабилизатором R2-VD1. Для стабилизации напряжения питания 12V служит стабилизатор А1. Радиоканал можно собрать в любой коробке подходящих размеров.

Можно организовать беспроводную передачу, подключив к RF-выходу модулятора обычную телеантенну метрового диапазона. Но без дополнительного усилителя мощности дальность связи будет не более 20 метров (при условии хорошей ориентации и согласования антенн).
