Микросхемы AN6884, BA656, BA6124, BA6125, KA2284, KA2285, KA2286, KA2287...

Микросхемы AN6884, BA656, BA6124, BA6125, KA2284, KA2285, KA2286, KA2287, LB1403, LB1413, LB1423, LB1433, LB1493 имеют одинаковые типовые схемы включения и цоколевки, но отличаются электрическими параметрами, имеют корпуса SIL-9, содержат пятипороговые компараторы-усилители с светодиодной индикацией и логарифмической шкалой.

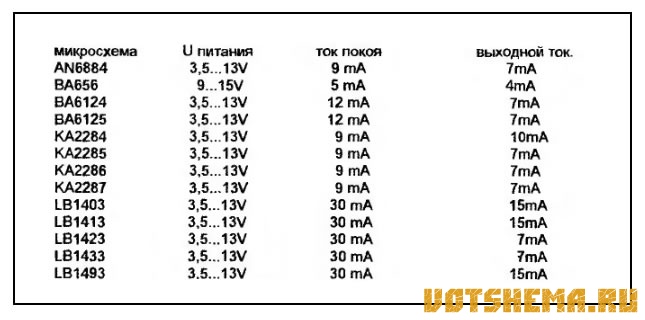

Технические параметры микросхем:

Микросхемы AN6884, BA656, BA6124, BA6125, KA2284, KA2285, KA2286, KA2287...
