Этот узел более сложен, чем подобные любительские конструкции. Но он позволяет с достаточно высоким качеством воспроизводить низкокачественные записи, не вызывая при этом нарушения цветовой синхронизации и развертки. Принципиальная схема показана на рисунке, устройство разработано под телевизор 3УСЦТ с модулем выбора программ - УСУ1-15.
Включение режима воспроизведения производится при помощи ключевого каскада на VT6. На его коллектор поступает напряжение 12V от телевизора, база через резистор R17 и диод подключена к выходу последнего триггера УСУ1-15.
При включении 8-й программы транзистор открывается и включает усилитель-корректор на VT1-VT3 VT6. При этом открывается и VT5 - включающий блокировку радиоканала.
Усилитель для записи видеосигнала сделан по схеме эмиттерного повторителя на VT4. В его входной и выходной цепи стоят конденсаторы большой емкости. что позволяет сохранить уровни синхронизации на нужном уровне.
Использование малых емкостей, в этом случае, приводит к смещению площадки синхроимпульсов относительно исходного уровня, чью особенно заметно при записи низкокачественного сигнала, идущего с эфира.
Аудиосигналы при записи и воспроизведении не подвергаются дополнительной обработке.
Настройка заключается в установке режимов по постоянному напряжению, отмеченных на схеме, путем подбора соответствующих базовых резисторов.

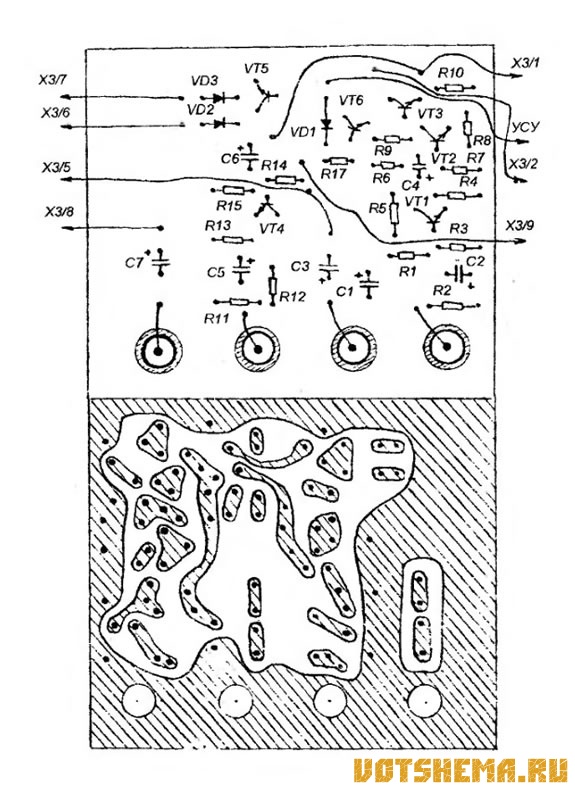

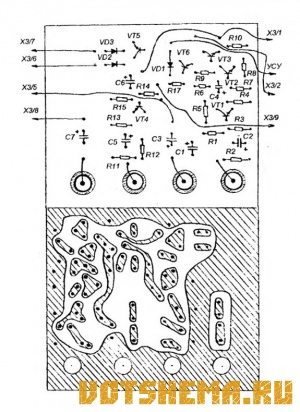

Узел смонтирован на одной односторонней печатной плате, показанной на рисунке.
