Микросхема МРС1281Н

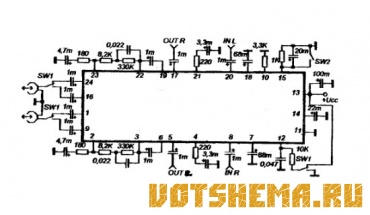

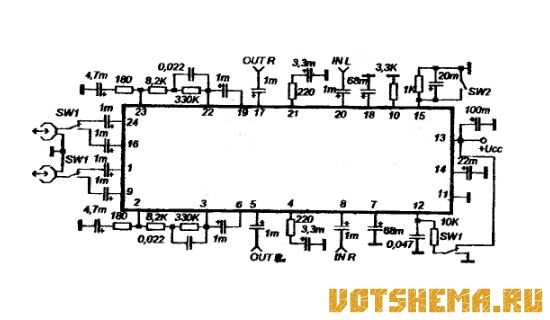

Микросхема выполнена в корпусе DIP с 16-ю выводами Она содержит усилитель записи/воспроизведения для кассетных магнитофонов среднего и высокого классов. Переключение режимов "Play-Rec" при помощи переключателя SW1 (на схеме в положении "Рlау"). Микросхема содержит систему АРУ3, выключаемую SW2.


Параметры микросхемы:

1. Ucc- напряжение питания 3-16V
2. Минимальный ток покоя 3 мА
3. Входное сопротивление 100 кОм
4. Уровень шума -56 дб
5. Диапазон частот 20-20000 Гц
6. Макс выходное напряжение 1,8V
7. КНИ при вых.U=0,8V не более 0,15%
