Микросхема КА2226, КА2227

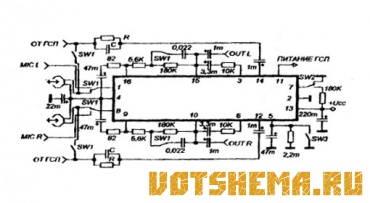

Эти микросхемы имеют одинаковые параметры и выполнены в одинаковых корпусах типа DIP с 16-ю выводами. Они содержать стереофонические усилители записи/воспроизведения с АРУ3, предназначены для работы в кассетных магнитофонах среднего класса. Переключение режимов "запись/воспр" производится переключателем SW1 (показан в режиме - Play).

Переключатель SW3 выключает АРУЗ (на схеме - включено). Имеется блокировка звукового тракта, включается переключателем SW2. Микросхемы имеют встроенные стабилизаторы для питания генератора подмагничивания, которые включаются при записи.

Технические параметры микросхемы:

1. Ucc - напряжение питания 1.5-6V
2. Минимальный ток покоя 3 мА
3. Входное сопротивление 20 кОм
4. Уровень шума - 40дб
5. Диапазон частот 50-20000 Гц
6. Максимальное вых. напряжение 1,1V
7. КНИ при вых. напряж. 1V — 1%
