Схема переключателей усилителя

В некоторых случаях требуется схема, имеющая несколько фиксированных переключаемых коэффициентов передачи. При этом обычно используют операционный усилитель с набором переключаемых сопротивлений в цепи обратной связи, сопротивления которых разные и подобраны соответствующим образом.

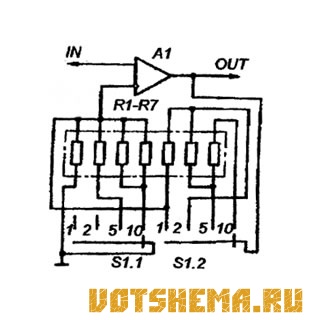

В данном случае для обеспечения ряда коэффициентов передачи К = 1, 2, 5 и 10 используется семь одинаковых сопротивлений на 2-10 кОм каждое. Переключатель S1 на два направления коммутирует их таким образом, чтобы получить нужную глубину ООС.
