Микросхемы STK4018U, STK4020H, STK4022II, STK4038V

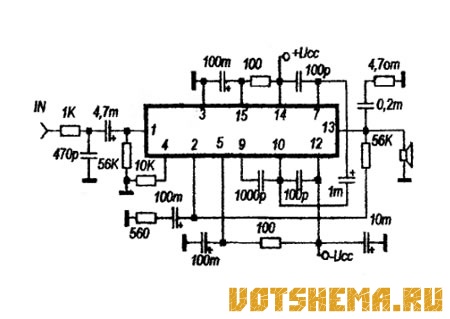

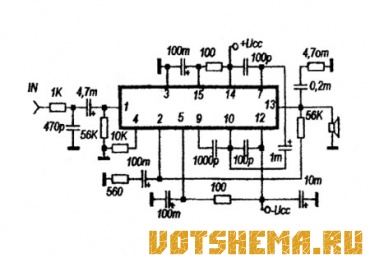

Эти микросхемы выполнены в корпусах SIP10 с 15-ю (либо с 18-ю, но 16, 17, 18 не используются) выводами и представляют собой усилители мощности ЗЧ в гибридном исполнении с идентичными схемами включения и различными параметрами. Предназначены для работы в аудиоаппаратуре среднего и высокого классов.

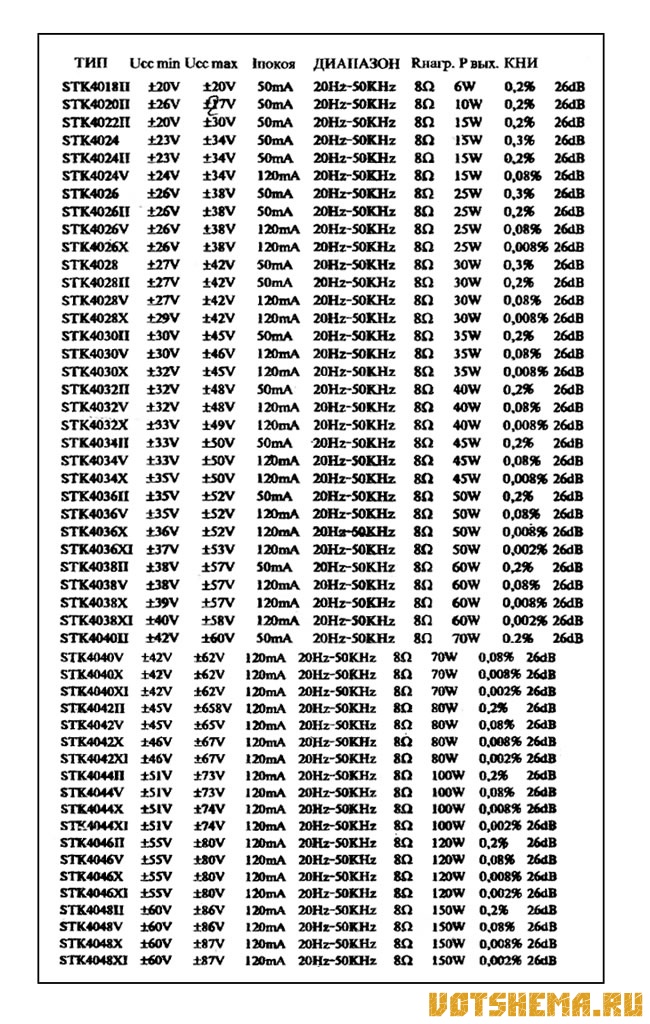

STK4018U, STK4020H, STK4022II, STK4038V, STK4038X, STK4038XI, STK4024, STK4024H, STK4024V, STK4040H, STK4040V, STK4040X, STK4026, STK40261I, STK4026V, STK4040XI, STK4042II, STK4042V, STK4026X, STK4030H, STK4030V, STK4042X. STK4042XI, STK4044II, STK4030X, STK4032II, STK4032V, STK4044V, STK4044X, STK4044XI, STK4032X, STK4034II, STK4034V, STK4046II, STK4046V, STK4046X, STK4034X, STK4036M, STK4036V, STK4046XI, STK4048II, STK4048V, STK4036XI, STK4036XI, STK4038II, STK404AX, STK4048XI.

В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. При эксплуатации требуется теплоотвод.

Микросхемы STK4018U, STK4020H, STK4022II, STK4038V
