Микросхемы УМЗЧ 1468, 3571, 3572...
Категория: Микросхемы
Микросхемы УМЗЧ 1468, 3571, 3572...

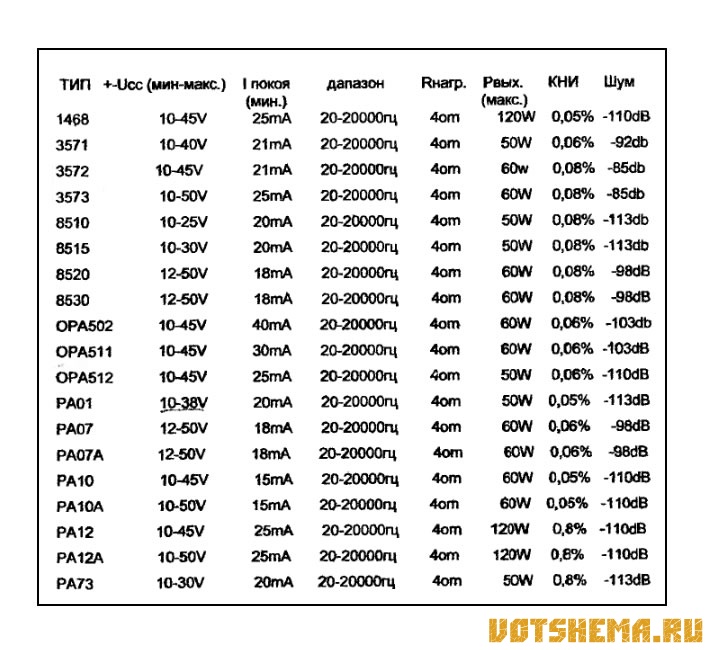

Микросхемы 1468, 3571, 3572, 3573, 8510, 8515, 8520, 8530, ОРА502, ОРА511, ОРА512, РА01, РА07, РА07А, РА10, РА10А, РА12, РА12А, РА73. Микросхемы имеют идентичные схемы включения и различные параметры. Представляют собой УМЗЧ с двухполярным питанием.

Выпускаются в корпусах типа ТО-3 с 8-ю выводами. Предназначены для высококачественной аудиотехники. Максимальная температура корпуса 125°С, при работе нуждаются в теплоотводах. Имеют защиты от КЗ в нагрузке, превышения напряжения питания и термозащиту. срабатывающую на пороге 150°С.

Микросхемы УМЗЧ 1468, 3571, 3572...
