Схема тракта ПЧ-НЧ - КВ приемника

Узел предназначен для работы в качестве тракта усиления промежуточной частоты, демодуляции, и усиления низкой частоты в составе коротковолнового связного приемника, рассчитанного на прием сигналов CW и SSB модуляции. Промежуточная частота 9050 кГц, полоса пропускания в режиме CW - 0,8 кГц, а режиме SSB - 2,4 кГц, двухсигнальная селективность при расстройке на 10 кГц - 60 дб, эффективность действия системы автоматической регулировки усиления 6/50дб, выходная мощность УМЗЧ 1 Вт, напряжение питания +12В.


Основной элемент секции - четырехзвенный кварцевый фильтр на одинаковых резонаторах.

Принципиальная схема показана на рисунке 1. Усилитель промежуточной частоты двухкаскадный. на транзисторах в каскадном включении, с кварцевым фильтром. расположенным между каскадами.

Первый каскад на полевом и биполярном транзисторах VT2 и VT1. такая схема с каскадным включением и полевым транзистором обеспечивает более полное согласование входа УПЧ с выходным контуром высокочастотного блока, обеспечивает более широкий динамический диапазон, по сравнению со схемой на биполярных транзисторах.

Кроме того, сама каскадная схема отличается более качественным усилением высокочастотных сигналов, что принимая во внимание промежуточную частоту 9050 кгц наиболее актуально.

Регулировка усиления каскада производится изменением напряжения на затворе VT2 (через резистор R4).

После первого каскада следует четырехзвенный кварцевый фильтр на резонаторах Q1-Q4, все на частоту 9050 кгц. Изменение полосы пропускания для выбора режимов работы CW/SSB производится путем включения дополнительного конденсатора С6 при помощи контактов К1 малогабаритного электромагнитного реле (на схеме не показано).

Затем следует еще один каскад УПЧ на VT3 и VT4, полностью повторяющий первый каскад. В его коллекторной цепи включен выходной контур L3C14, с катушки связи L4 напряжение ПЧ поступает на демодулятор на полевом транзисторе VT5. Работает демодулятор так. Транзистор VT5 включен фактически в ключевом режиме и управляется сигналом гетеродина, поступающим не его затвор от опорного генератора на VT6.

Ключ включен так, что он в открытом состоянии полностью шунтирует сигнал ПЧ в точке соединения С15 и С16. В результате получается так, что сигнал ПЧ прерывается с частотой опорного генераторе. В результате на УЗЧ поступает сигнал разницы между сигналом ПЧ и сигналом опорного генератора.

Такой демодулятор отличается тем, что его входное и выходное сопротивления, практически равны, поскольку и нет существенной разницы между входом и выходом, и составляют около 500 ом. Кроме того такой демодулятор не требует балансировки, использования намоточных деталей, и предельно прост в налаживании.

Опорный генератор на транзисторе VT6 имеет кварцевую стабилизацию частоты, причем используется такой же резонатор как и в кварцевом фильтре. Для обеспечения демодуляции нужно осуществить сдвиг частоты этого генератора. для этого служат конденсаторы С22 и С23. При настройке вращением ротора С23 добиваются наилучшего качества демодуляции.

Низкочастотный усилитель сделан на специализированной микросхеме А1 -К174УН14, представляющий собой УМЗЧ с однополярным питанием и дифференциальным входом. Схема включения почти типовая, разница в другом соотношении резисторов R23 и R24, которое выбрано таким образом, чтобы обеспечить максимальный коэффициент усиления. Правда при этом несколько возрастают нелинейные искажения сигнала, но для связной аппаратуры КНИ равный 5% существенной роли не играет.

Схема тракта ПЧ-НЧ - КВ приемника

Система АРУ сделана на транзисторе VT7. Он управляет напряжением смещения на затворах полевых транзисторов каскадов УПЧ, таким образом воздействуя на усиление этих каскадов. Контрольный сигнал на него поступает с выхода УЗЧ через конденсатор С31. В результате на С28 появляется постоянное напряжение, пропорциональное выходному сигналу, а значит и уровню принимаемого сигнала.

Это напряжение приводит к открыванию транзистора, и следовательно, к изменению напряжения на его коллекторе, которое , в свою очередь поступает на затворы транзисторов УПЧ через резисторы R4 и R8. Для ручной регулировки усиления служит резистор R20, который изменяет начальное напряжение смещения на базе VT7, а значит и исходную степень его открывания, и соответственно напряжение на его коллекторе.

Для наблюдением за уровнем сигнале служит индикатор, который подключается параллельно резистору R16, через точку подключения "2"

Весь тракт ПЧ-НЧ смонтирован на одной печатной плате, катушки и кварцевый фильтр заключены в латунные экраны.

Катушки намотаны на полистироловых каркасах диаметром 5 мм с подстроенными резьбовыми сердечниками СЦР из карбонильного железа. 11, L3 и L5 содержат по 25 витков провода ПЭВ 0,16, L2 и L4 по 10 витков этого провода. Все резонаторы одинаковые на 9050 Кгц.

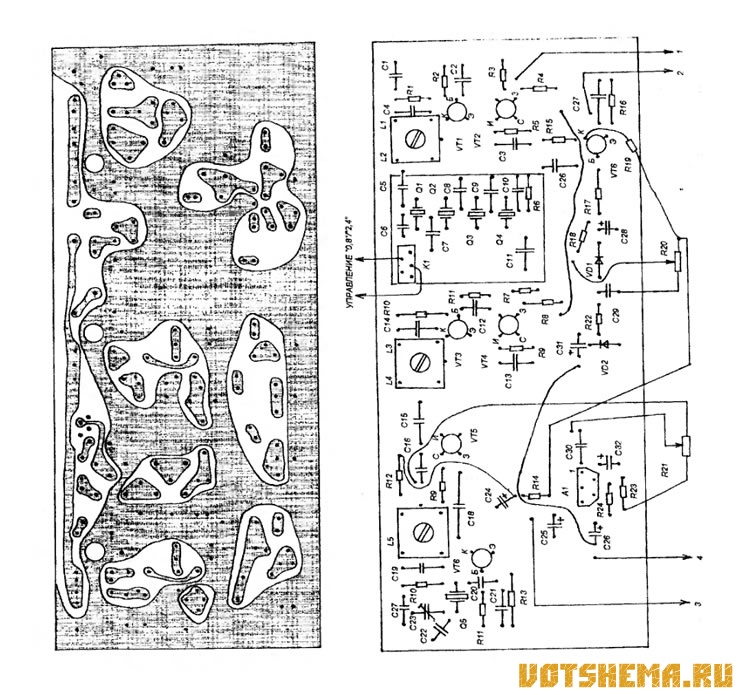

В законченном блоке сигнал ПЧ от преобразователя поступает через точку подключения "1". сигнал НЧ снимается с точки "4", питание поступает на точку "3". общий провод - точки 4 (две, в начале и в конце платы).
