Схема усилителя класса A

Усилители класса "А" обеспечивают наиболее линейное усиления с минимальными искажениями, объясняется это тем, что в классе "А" транзистор работает с большим током покоя, при этом он постоянно открыт, в результате поступающий на вход сигнал усиливается в линейном участке характеристики. При этом обеспечивается полностью симметричное усиление обеих полуволн, без отсечки и коммутационных искажений.


Но чистый класс А в конструкциях усилителей встречается редко. Дело в том, что работа с высокими коллекторными токами неизбежно ведет к уменьшению КПД усилителя и трудностям с отводом тепла от выходных транзисторов. К тому же необходимо обеспечить стабилизацию тока покоя, увеличение которого в процессе работы может вызвать выход из строя транзисторов выходного каскада.

Характеристики усилителя

1. Номинальное входное напряжение 1 В.
2. Номинальная выходная мощность 12 Вт.
3. Сопротивление нагрузки 8 ом.
4 Диапазон частот при неравномерности не более 3 дб - 5...160000 Гц
5. КНИ в диапазоне частот 5...20000 Гц не более 0.015%
6. Уровень шума не более -103дб
7. Скорость нарастания выходного напряжения 10 В/мкс


Данный усилитель имеет небольшую выходную мощность и следящую систему стабилизации тока покоя выходных транзисторов. Однако широкий диапазон частот и отсутствие коммутационных искажений обеспечивают качество звучания, близкое к характеристикам ламповых усилителей.

Принципиальная схема показана на рисунке 1. Особенность схемы в использовании в каждом плече составного транзистора и операционного усилителя. Оба плеча охвачены ООС. Для снижения искажений коэффициенты усиления обеих плеч должны быть равными, что обеспечивается соотношением R2/R1=R3/R4.

Ток покоя стабилизируется следящим устройством на операционном усилителе А4. Работает система так. Любое колебание тока, протекающего через выходные транзисторы, вызывает изменение падения напряжения на резисторах R22 и R23 которое усиливается этим ОУ и поступает на вход ОУ А2, и через инвертор A3 на ОУ А1 В результате режим работы плеч компенсируется.

Для исключение влияния системы на изменение токов транзисторов в процессе усиления сигнала служат цепи R19C3 и R20C11, которые представляют собой фильтры нижних частот, пропускающие на входы А4 только самые низкочастотные изменения.

Значение тока покоя устанавливается резистором R26, затем он автоматически поддерживается на этом уровне.

Схема усилителя класса A

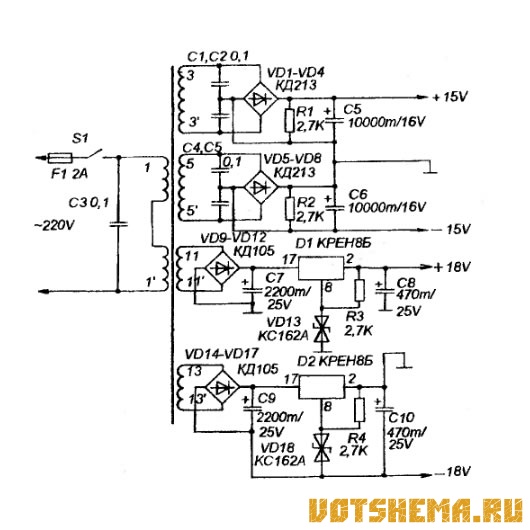

Питается усилитель мощности от источника, схема которого показана на рисунке 2. Он вырабатывает двухполярное нестабилизированное напряжение +-15В для выходных транзисторов и стабилизированное двухполярное +/- 18В для операционных усилителей и системы стабилизации тока покоя.

Для трансформатора используется каркас с сердечником от силового трансформатора ТС 180 от старых ламповых ч/б телевизоров. Сетевая обмотка 1-1" содержит 400+400 витков провода ПЭВ-2 0,61, обмотки 3-3' и 5-5' одинаковые содержат по 22+22 витков провода ПЭВ-2 1,08, обмотки 11-11' и 13-13' тоже одинаковые, по 45+45 витков провода ПЭВ-2 0,31.

Роль радиаторов для выходных транзисторов выполняют боковые панели корпуса размерами 80x320мм, сделанные в виде ребристых радиаторов.

Ток покоя выходного каскада усилителя 400 mА, устанавливается резистором R26.
