Схема семиполосного эквалайзера

Этот эквалайзер обеспечивает глубину регулировки в семи полосах в пределах 30 дб. Центральные частоты полос - 40 Гц, 100 Гц, 270 Гц, 700 Гц, 2000 Гц, 5000 Гц, 12500 Гц. В его основе семь активных фильтров F (рисунок 1), которые включены в цепь обратной связи операционного усилителя А2 (рисунок 2).

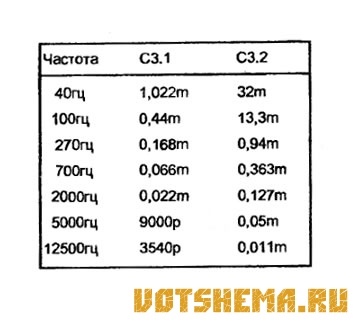

Центральная частота полосы каждого фильтра определяется параметрами двухзвенной RC цепи. В результате частота каждого фильтра и ширина полосы пропускания зависят от двух емкостей С3.1 и С3.2. Данные по этим конденсаторам сведены в таблицу.

Расчетные емкости получаются нестандартными, по этому их нужно собирать из двух-трех конденсаторов, включенных параллельно. Операционный усилитель А1 выполняет функции нормирующею усилителя. Номинальное входное напряжение 250мВ.

Схема семиполосного эквалайзера
