Микросхемы TDA1517, TDA1519, TDA1519A, TDA1519B, TDA1519Q

Интегральные микросхемы фирмы Philips. TDA1517, TDA1519, TDA1519A, TDA1519B, TDA1519Q выполнены в корпусах SIP2 с 9-ю выводами интегральные микросхемы фирмы Philips, содержат двухканальные усилители мощности ЗЧ, предназначенные для работы в переносной, стационарной и автомобильной аудиотехнике высокого класса.

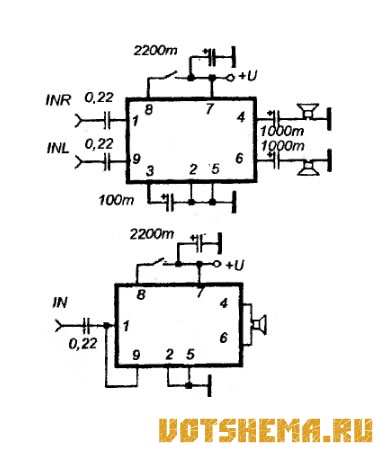

Существенное достоинство микросхем в том, что в одноканальном варианте, при мостовом включении каналов получается высококачественный усилитель,

практически не имеющий навесных элементов. Микросхема имеет режим ожидания "STAND-BY" при котором потребляет минимальный ток. Есть защита от КЗ в нагрузке и теромозащита.

Микросхемы должны работать с радиаторами.

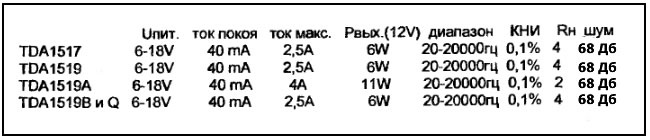

Микросхемы TDA1517, TDA1519, TDA1519A, TDA1519B, TDA1519Q
