Микросхемы KA2209, L2722M, TDA2822M...

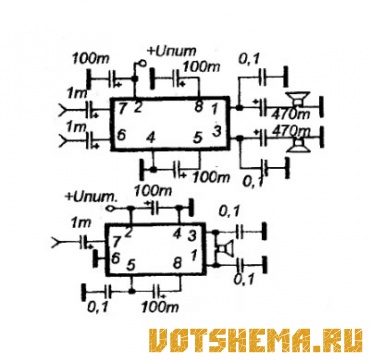

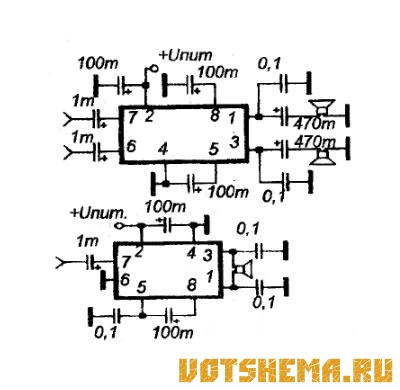

Микросхемы УМЗЧ - KA2209, L2722M, NJM2073, U2822B, U2823B, TDA2822M, TDA2822D имеют идентичные параметры, схемы включения и корпуса. Представляют собой двухканальные усилители мощности ЗЧ и предназначены для работы в малогабаритной аудиоаппаратуре с автономным питанием.

Корпус DIP с 8-ю выводами. Микросхемы допускают включение каналов по мостовой схеме, при этом переходные конденсаторы на выходе не требуются. Имеется защита от КЗ на выходе, требуется небольшой теплоотвод.

Параметры:

Uпит. ................ 1,8V...9V,
Ток покоя ............... 9 мА
Рвых...................... 4 Om,
Диапазон частот ............ 30-18000 Гц,
Рвых. при Uпит. 6V .................. 0.65W,
КНИ при Рвых. 0.1W ................... 0,1%
Уровень шума ........................... -62 дб.
