Микросхемы УМЗЧ DBL1034A, KA2206...

Микросхема DBL1034A, KA2206, KA22061, LA4180, LA4182, LA4183, LA4190, LA4192, LA4550, LA4555, LA4558. Микросхемы-двухканальные УМЗЧ, имеют аналогичные принципиальные схемы и одинаковые схемы включения.

Выполнены в корпусах TABS7 с 12-ю выводами. Предназначены для работы в портативной аудиоаппаратуре среднего класса.

Включение по мостовой схеме допускается только с выходными конденсаторами. Микросхемы имеют защиту от КЗ в нагрузке, термозащиту. При работе необходим теплоотвод.

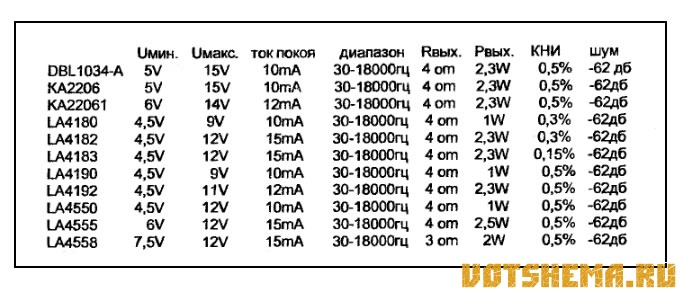

Технические параметры микросхем:

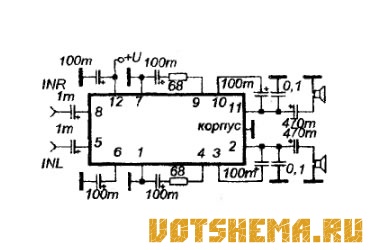

Микросхемы УМЗЧ DBL1034A, KA2206...
