Микросхемы УМЗЧ AN7139, AN7143...

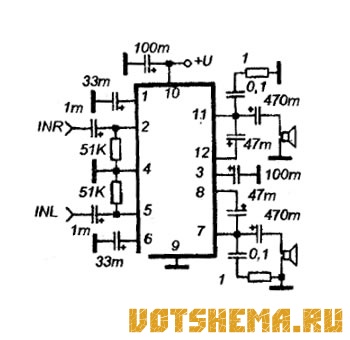

Микросхемы AN7139, AN7143, AN7147, AN7148, AN7149N, AN7168, AN7169, AN7176, AN7178, HA1377, HA1377A, HA1398, HA13108, M5160L, M5161L выполнены по близким схемам и имеют одинаковые схемы включения, представляют собой двухканальные УМЗЧ.


Предназначены для работы в аудиоаппаратуре Корпус SIP1 с 12-ю выводами. Микросхемы имеют защиту от КЗ в нагрузке, тепловую защиту и защиту от превышения напряжения питания. Для работы требуется радиатор.

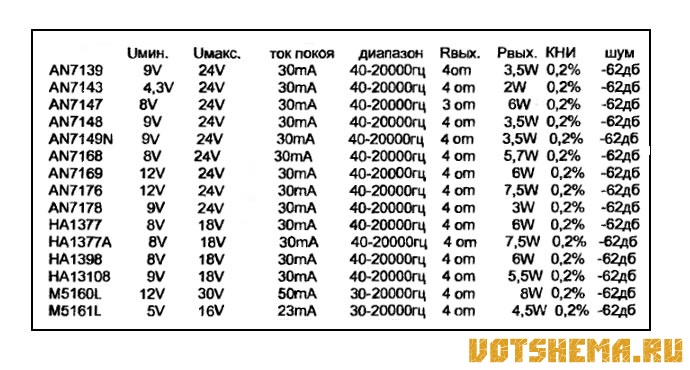

Параметры микросхем:

Микросхемы УМЗЧ AN7139, AN7143...
